SketchUp-Modelle in ArchiCAD importieren

SketchUp ist ein Programm, welches kostenlos verfügbar ist und sich besonders für die Erstellung von 3D-Modellen eignet. In Google Warehouse können unzählige Objekte gesucht werden und anschliessend über die entsprechende Schnittstelle in ArchiCAD geladen werden.

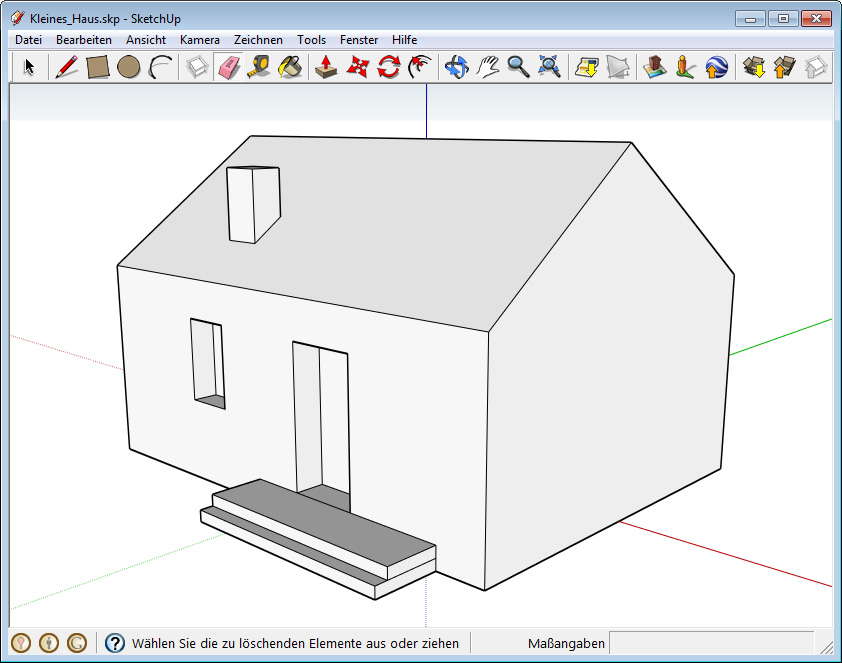

Kleines Haus Beispiel

Falls Sie (oder Ihr Bauherr) mit der Gratis-Software Sketchup erste Entwürfe modelliert haben, können diese jederzeit in ArchiCAD geöffnet oder dazugeladen werden.

Vorgehen

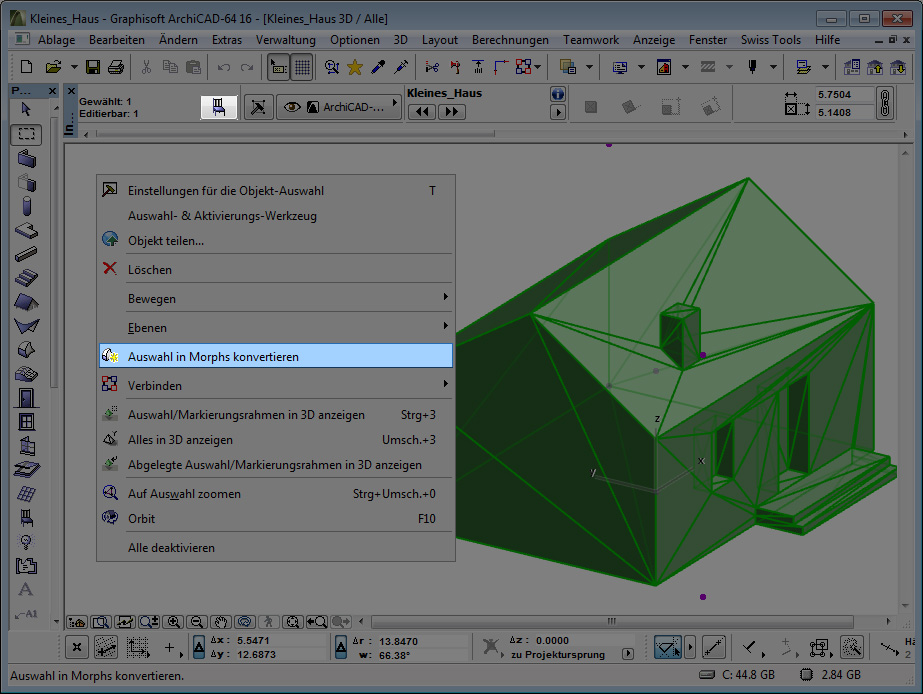

Auswahl in Morphs konvertieren

Über den Befehl Ablage / Öffnen oder Ablage / Dazuladen wird die SketchUp-Datei (*.skp) in ArchiCAD angezeigt. Das gesamte SketchUp-Modell wird in ein Bibliothekselement (Objekt) umgewandelt.



Falls Sie Änderungen vornehmen möchten, können Sie das Bibliothekselement auswählen und den Befehl Auswahl in Morphs konvertieren verwenden.



Jetzt kann das importierte Modell frei bearbeitet werden, z. B. Walmdach hinzufügen, etc.





SketchUp-Version in ArchiCAD importieren

  SketchUp-Version
bis ArchiCAD 25 2019
ab ArchiCAD 26 2022
