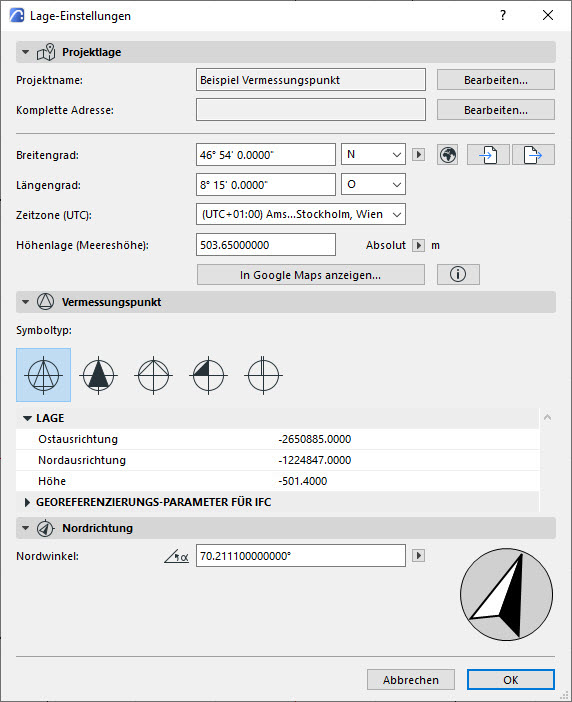

Bestimmen Sie über das Menü Verwaltung / Projekteinstellungen / Lage-Einstelllungen weitere Einstellungen zum Vermessungspunkt.

• Projektlage: Definieren Sie die Projektlage immer zu Beginn eines neuen Projektes.
• Vermessungspunkt: Bestimmen Sie den Symboltyp, sowie weitere Informationen, welche im Vermessungspunkt hinterlegt werden sollen.
• Nordrichtung: Stellen Sie den Nordwinkel Ihres Projekts ein.

Hinweis: Die Einstellungen unter Projektlage sind informativ und haben Einfluss auf lageabhängige Anwendungen in ArchiCAD, wie z. B. die Sonnenstudie, Photorealistik etc. Die Einstellungen unter Vermessungspunkt hingegen verschieben den Vermessungspunkt effektiv.

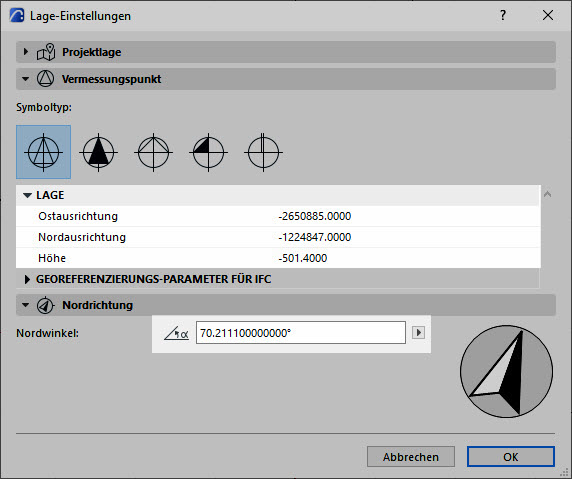

• Definieren Sie die bekannte Ost- und die Nordausrichtung, sowie die Höhe Ihres Projekts als Minuswert.
• Den Nordwinkel können Sie ebenfalls nummerisch in den Lage-Einstellungen definieren.

Sobald Sie die Einstellungen vorgenommen haben, springt der Vermessungspunkt an die korrekte Position.

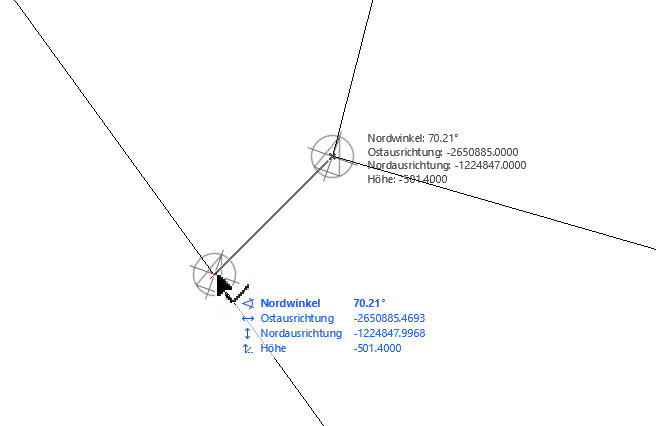

Hinweis: Wenn Sie den Vermessungspunkt grafisch verschieben, passen Sie die Werte in den Einstellungen an und umgekehrt. Diese sind immer verknüpft und aktualisieren sich automatisch.

• Achten Sie darauf, dass der Vermessungspunkt sichtbar ist.
• Klicken Sie einmal in die Mitte des Vermesserpunktes, um diesen zu aktivieren.
• Verschieben Sie den Vermesserpunkt an die gewünschte Position.
  • Verschieben Sie diesen auf einen bereits vorbestimmten Punkt.
  • Verschieben Sie diesen mit Hilfe der Eingabe der Koordinaten über den Eingabe-Tracker (X / Y).

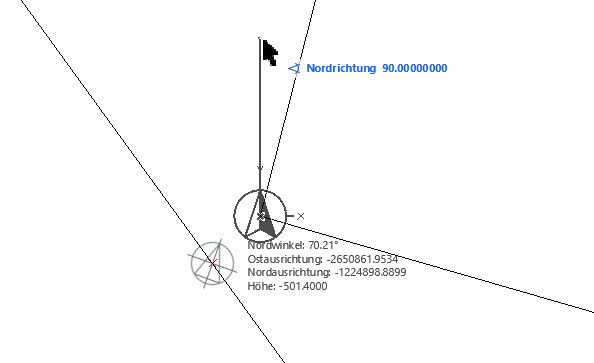

Drehen Sie den Vermessungspunkt für Ihren Nordwinkel nummerisch oder grafisch.

• Wählen Sie den Befehl Nordrichtung einstellen im Menü Verwaltung / Projekteinstellungen.
• Zeichnen Sie den Winkel grafisch in ihrem Projekt oder definieren Sie den Winkel über die Tracker-Einstellungen (W).

Hinweis: Wenn Sie die die Nordausrichtung verändern, verschiebt sich die Vorschau des Vermessungspunktes automatisch, so dass dieser die Koordinaten beibehält und dementsprechend nur der Winkel verschoben wird.

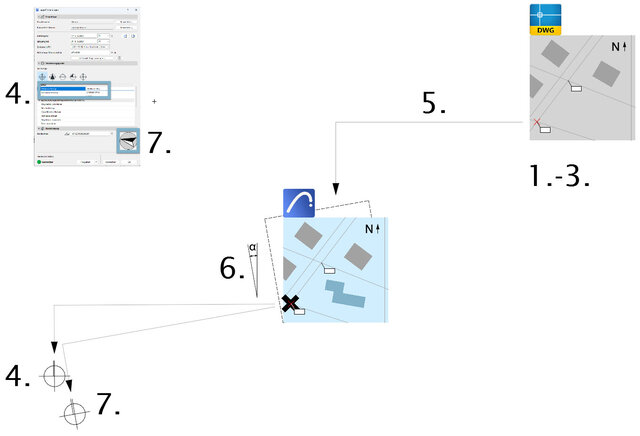

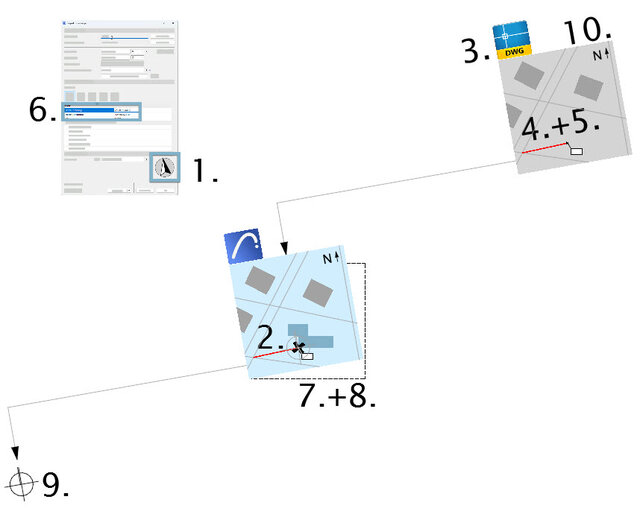

Beispiel-Workflows zum DWG- und IFC Ex-/Import finden Sie zusätzlich im Video.

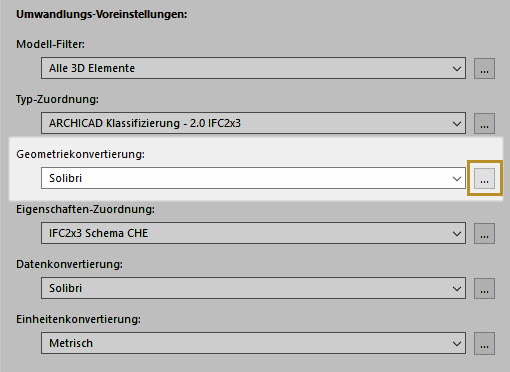

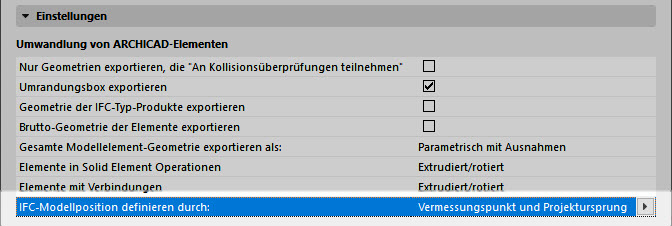

Öffnen Sie die IFC-Übersetzereinstellungen über das Menü Ablage / Externe Daten / IFC.

• Wählen Sie Ihren gewünschten Übersetzer aus und öffnen Sie dessen Geometriekonvertierung.

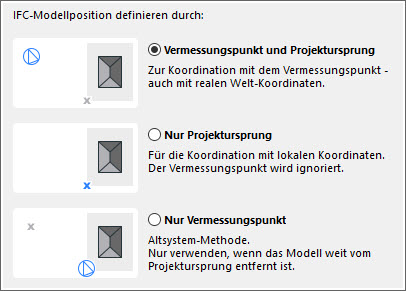

• Wählen Sie nun Ihre gewünschte Modellposition.

Vermessungspunkt und Projektursprung:

Geben Sie die Informationen des Projektursprungs und des Vermessungspunkt mit.

Nur Projektursprung:

Geben Sie die Datei gemäss Koordinaten Ihres Projektursprungs aus.

Nur Vermessungspunkt:

Geben Sie die Datei gemäss Koordinaten Ihres Vermessungspunkt aus.

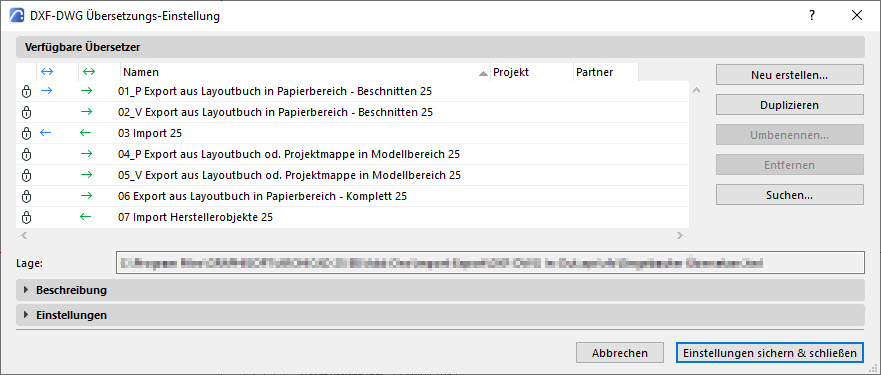

In den Schweizer Vorlagen sind die DWG-Übersetzer bereits für Sie voreingestellt.

Übersetzer, welche Ihr Modell anhand des Projektursprungs ausgeben:

• 01_P Export aus Layoutbuch in Papierbereich - Beschnitten 25
• 04_P Export aus Layoutbuch od. Projektmappe in Modellbereich 25

Übersetzer, welche Ihr Modell anhand des Vermessungspunkt ausgeben:

• 02_V Export aus Layoutbuch in Papierbereich - Beschnitten 25
• 05_V Export aus Layoutbuch od. Projektmappe in Modellbereich 25

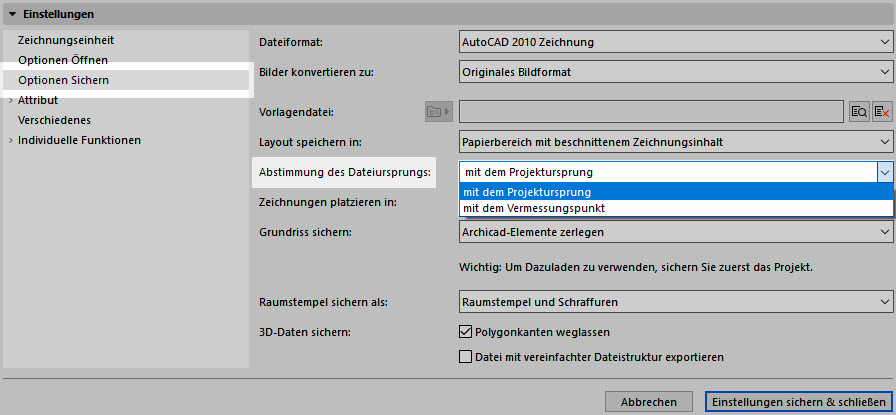

Verwenden Sie diese Übersetzer, um Ihr Projekt korrekt zu exportieren oder nehmen Sie die Einstellung unter Einstellungen / Optionen Sichern bei Ihrem eigenen Übersetzer vor.

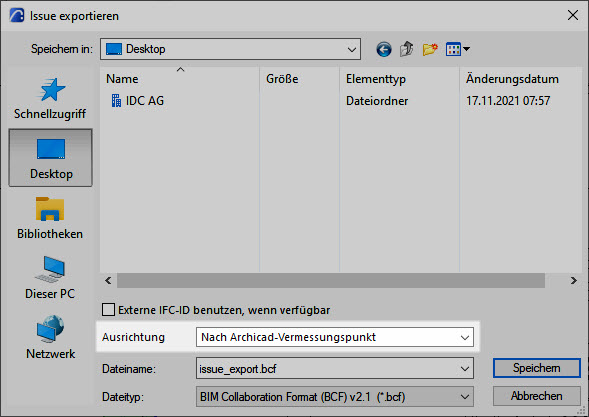

Wenn Sie im Issue-Manager Elemente verknüpft haben, können Sie diese auch georeferenziert ausgeben. Somit können Sie das BCF auch mit dem Ursprung des Vermesserpunktes ausgeben.

Entscheiden Sie für den IFC Import, wie die zu importierenden Elemente referenziert werden. Dazu haben Sie im IFC Übersetzer für den Import folgende Einstellungsmöglichkeiten:

• ArchiCAD Projekt-Ursprung anpassen an IFC Grundstückslage: Platziert die IFC-Datei anhand des Projektursprungs von ArchiCAD.
• ArchiCAD Projekt-Ursprung anpassen an IFC Globaler Ursprung: Platziert die IFC-Datei anhand des Vermessungspunkts von ArchiCAD.

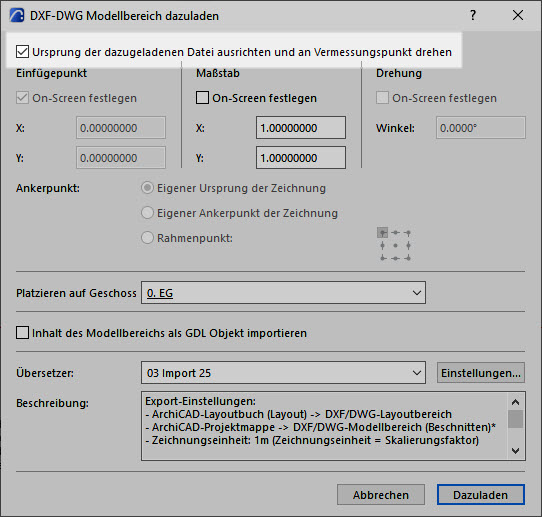

Wenn Sie eine DWG / DXF Datei dazuladen, können Sie direkt beim Import bestimmen, anhand von welchem Ursprung Sie die Datei einlesen möchten.

• Öffnen Sie das DWG / DXF über Ablage / Dazuladen.
• Setzen Sie den Haken bei Ursprung der dazugeladenen Datei ausrichten und an Vermessungspunkt drehen.

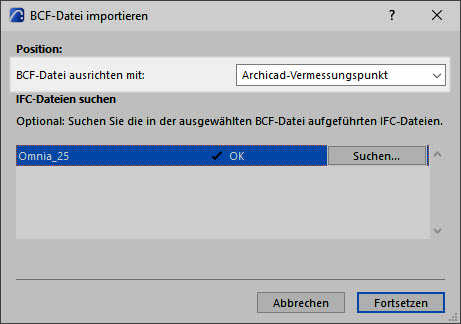

Bestimmen Sie beim Import von BFC-Dateien, anhand von welchem Ursprung Sie die einzulesende Datei ausrichten möchten.

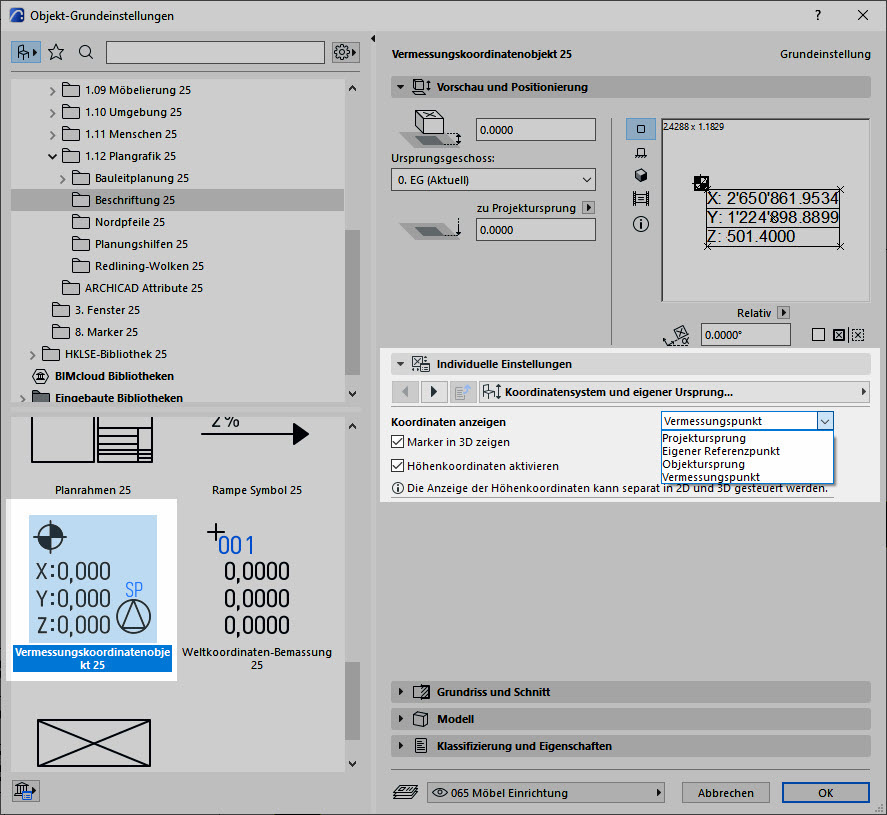

Entscheiden Sie, nach welchem Ursprung die Koordinaten angezeigt werden sollen.

• Projektursprung: Die Koordinaten beziehen sich auf den originalen Benutzerursprung (Nullpunkt vom ArchiCAD).
• Eigener Referenzpunkt: Setzen Sie den Haken bei Eigene Standardwerte festlegen, um eine eigene Verschiebung vom Projektursprung für die einzelne Koordinate zu setzen.
• Objektursprung: Geben Sie beliebige Koordinaten ein. (Achtung: Diese bleiben immer dieselben, auch wenn Sie die Koordinate verschieben.)
• Vermessungspunkt: Die Koordinaten beziehen sich auf den platzierten Vermessungspunkt.

Hinweis: Wenn Sie die Koordinaten im Grundriss platzieren, können Sie mittels der Schwerkraft die Höhe auch direkt rauslesen. Dies funktioniert für Decken, Dächer, Freiflächen und Schalen.

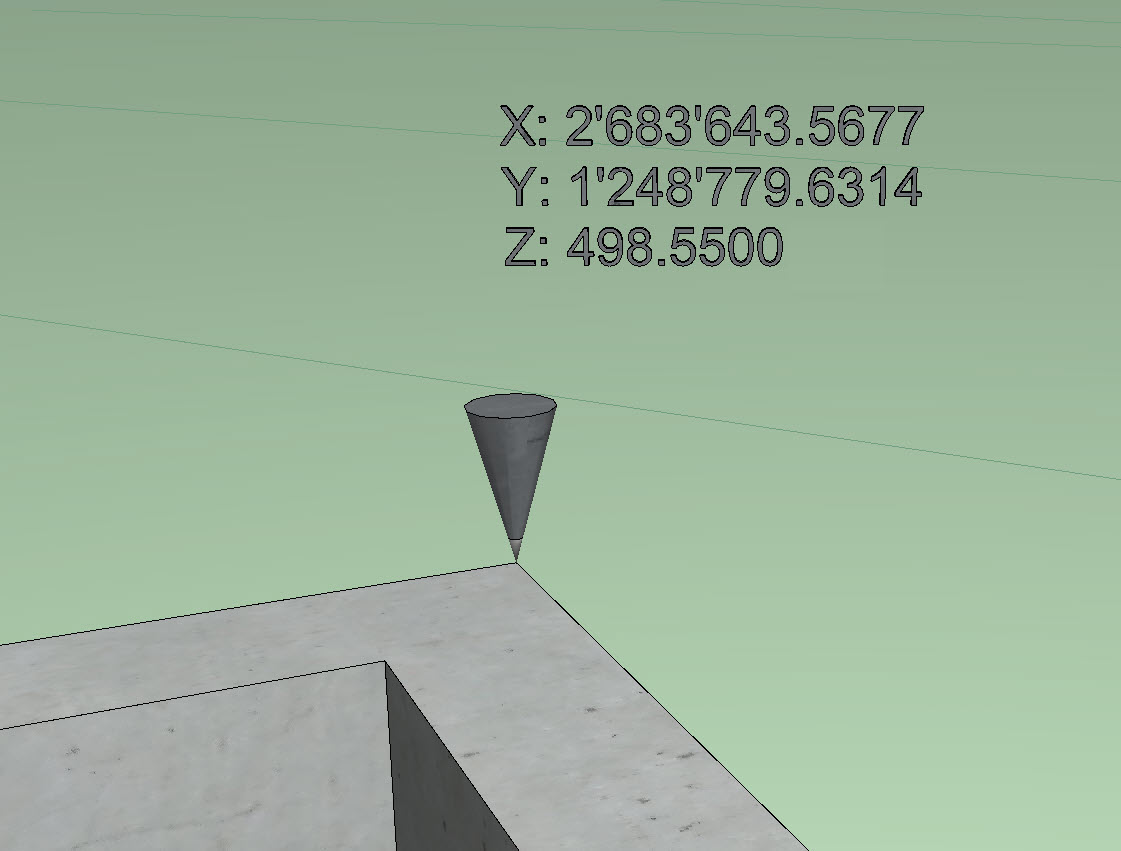

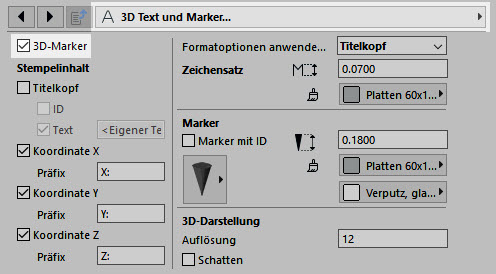

Lassen Sie die Koordinaten zur einfacheren Kontrolle auch im 3D Fenster anzeigen.

• Setzen Sie dazu den Haken 3D-Marker im Menü 3D Text und Marker.
• Definieren Sie anschliessend die weiteren Darstellungsoptionen.

Hinweis: Wenn Sie die Koordinaten im 3D anzeigen lassen, werden diese auch beim IFC-Export ausgegeben.

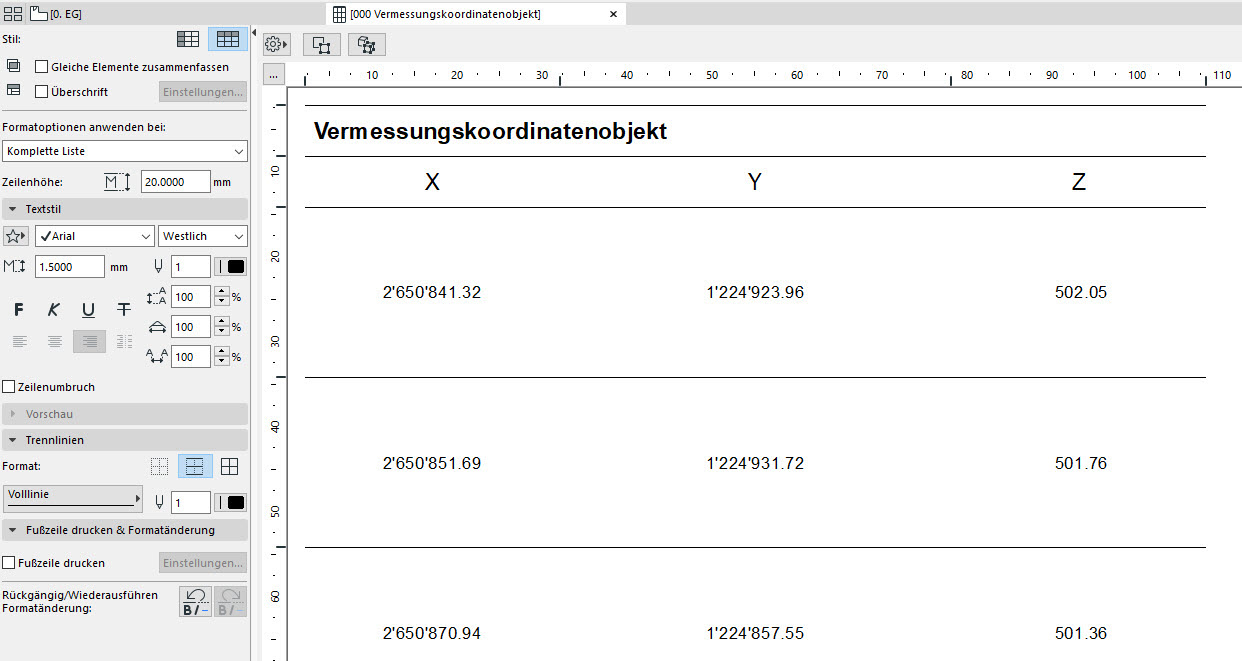

Sie können die gesetzten Koordinaten über eine Auswertungsliste ausgeben. Achten Sie dabei auf folgendes:

Kriterien

Um nur das Vermessungskoordinatenobjekt zu sehen, wählen Sie das Kriterium:

• Bibliothekselement-Name enthält: Vermessungskoordinatenobjekt.

Anschliessend werden nur die Koordinaten aufgelistet. Natürlich können diese über weitere Kriterien genauer gefiltert werden.

Felder

Um nur die Vermessungskoordinaten zu sehen, wählen Sie die Felder:

• Vermessungskoordinate X
• Vermessungskoordinate Y
• Vermessungskoordinate Z

Fügen Sie bei Bedarf weitere Felder hinzu, um die Liste übersichtlicher zu gestalten.

Achtung: Mit der Vermessungskoordinate X / Y / Z wird immer die Referenz zum Vermessungspunkt gezeigt, egal welche Einstellung zum Ursprung im Vermessungskoordinatenobjekt getätigt wurde.

Sie können einen Beispiel-Workflow als Video ansehen.

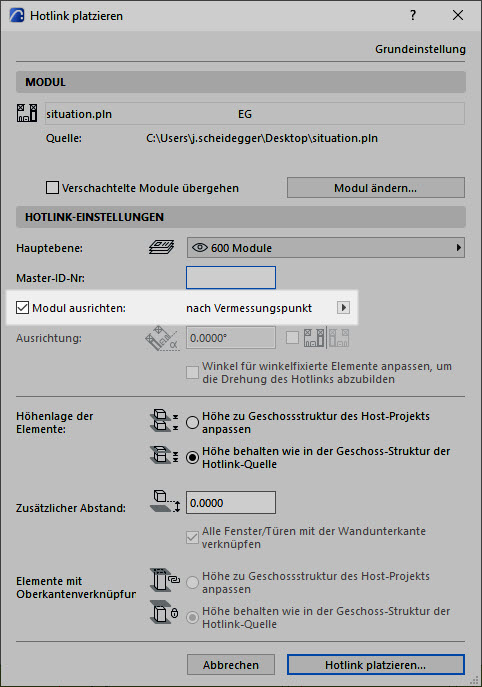

Der Vermessungspunkt kann Ihnen auch dann eine Hilfe sein, wenn Sie mit Hotlinks arbeiten.

• Wenn Sie einen neuen Hotlink platzieren, können Sie im Register HOTLINK-EINSTELLUNGEN den Haken bei Modul ausrichten setzen. Wählen Sie anschliessend nach Vermessungspunkt.

Hinweis: Nach dieser Einstellung wird der Hotlink nach Berücksichtigung des Vermessungspunkts aus der Quell- und der Zieldatei platziert.

Sie können einen Beispiel-Workflow als Video ansehen.
