Hilfslinien (und Hilfskreise) sind Zeichenhilfen, mit denen Sie spezielle Punkte und Projektionen leichter finden und eine präzise Eingabe in 2D‐ und 3D‐Fenstern sicherstellen können. Im Gegensatz zu Fanghilfen werden Hilfslinien explizit von Ihnen platziert. Sie sind immer "permanent", d. h. sie bleiben an ihrer Position, bis Sie sie entfernen.

Permanente Hilfslinien

Mit ArchiCAD 19 wurden permanente Hilfslinien eingeführt.

Ziehen Sie von der Seite des Fensters aus eine Hilfslinie in das Modellfenster (wie die Schnittebene), um an einer beliebigen Stelle ‐ einem Punkt, einer Kante oder einem leeren Raum ‐ eine Hilfslinie (oder einen Kreis) zu platzieren.
Zeichnen Sie ein Hilfsliniensegment an einer beliebigen Stelle mit zwei Klicks.
Die Hilfslinien bleiben erhalten, bis Sie sie explizit löschen.
Option zum temporären Ausblenden oder zum grafischen Löschen aller Hilfslinien.

Ein‐ und Ausschalten der Hilfslinien

Hilfslinien Ein/Ausblenden

Um die Hilfslinien Ein/Auszublenden haben Sie folgende Möglichkeiten:

Mit dem Umschalter in der Standard‐Symbolleiste rechts von der Koordinatenleiste.
Mit dem Tastaturkürzel Alt+H.
Über das Menü Optionen / Hilfslinien.

Hilfslinien platzieren

Vergewissern Sie sich, dass die Hilfslinien eingeschaltet sind.

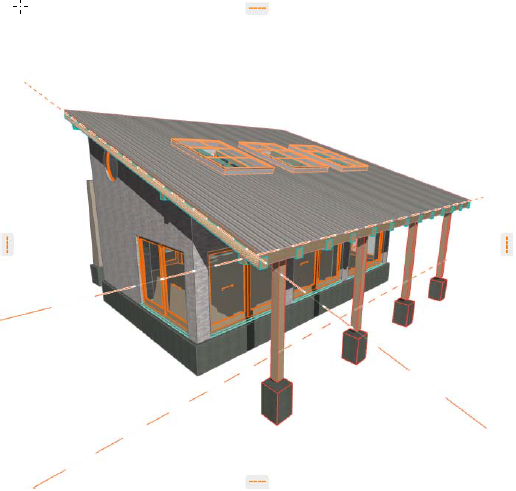

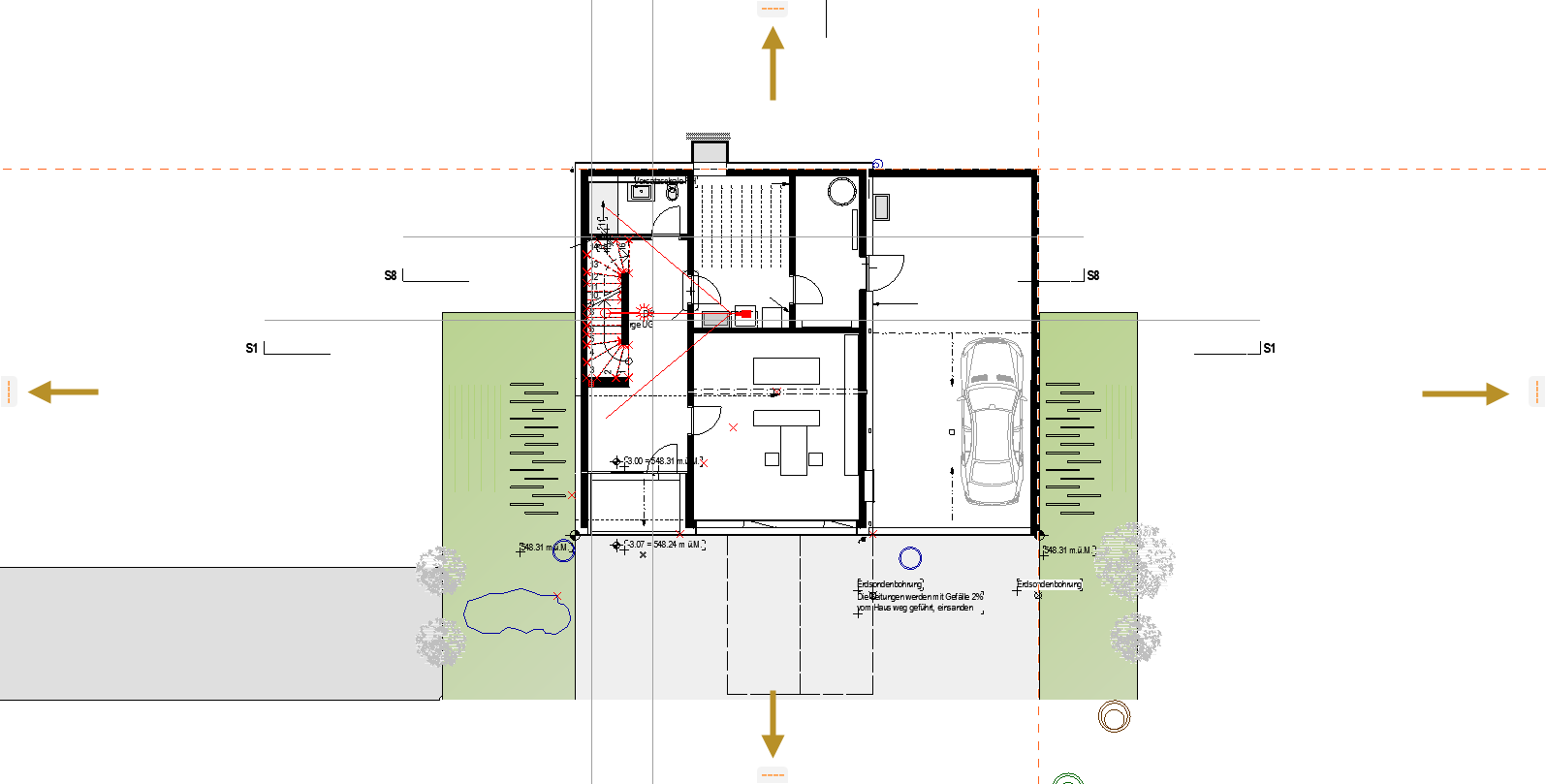

Auf dem Bild sehen Sie die Hilfslinien‐Griffe an allen vier Seiten des Bildschirms.
Klicken Sie auf einen beliebigen dieser Griffe und ziehen Sie anschließend die angezeigte Hilfslinie an eine beliebige Position in der Projekt‐Sicht.
Platzieren Sie nun eine Hilfslinie.

Wenn Sie sie entlang einer vorhandenen Kante platzieren, wird die Hilfslinie an dieser Kante"gefangen".
Platzieren Sie sie an einem gebogenen Element, so erscheint ein entsprechender Hilfskreis.
Wenn Sie sie an einem Punkt platzieren, wird die Hilfslinie in der entsprechenden Hauptrichtung platziert.
Sie können sie auch platzieren, ohne sie an einem vorhandenen Element anzuordnen.

Platzierung der Hilfslinie abbrechen

Wenn Sie Hilfslinien während des Platzierens abbrechen möchten, haben Sie folgende Möglichkeiten:

Drücken Sie Esc-Taste.
Ziehen Sie die Hilfslinie zurück zu einem beliebigen Hilfslinien‐Griff, der jetzt als Papierkorb angezeigt wird.

Hilfslinien‐Segment erstellen

Verwenden Sie diesen Befehl, um an einer beliebigen Stelle mit zwei Klicks ein Hilfsliniensegment zu erstellen.

Klicken Sie mit der rechten Maustaste auf einen beliebigen Hilfslinien‐Griff in dem Fenster,oder klicken Sie auf das Hilfslinien‐Popupmenü in der Standard‐Symbolleiste.
Wählen Sie Hilfslinien‐Segment erstellen (Tastaturkürzel Taste-F)
Eine Pet‐Palette wird angezeigt. Wählen Sie eine bevorzugte Liniensegmentoption aus und zeichnen Sie die Hilfslinie bzw. den Hilfskreis (Bogen).

Anmerkung: Dieser Befehl steht auch unter Optionen / Hilfslinien-Optionen / Hilfslinien-Segment erstellen zur Verfügung.

Hilfslinien löschen

Einzelne Hilfslinie löschen

Hilfslinien entfernen

Um eine Hilfslinie zu entfernen, gehen Sie wie folgt vor:

Verharren Sie mit dem Cursor solange über einer Hilfslinie, bis ihr Handle (der orangefarbene Punkt) eingeblendet wird. Führen Sie anschließend eine der folgenden Aktionen aus:

Drücken Sie, während der Cursor auf den Handle der Hilfslinie zeigt, die Taste Esc.

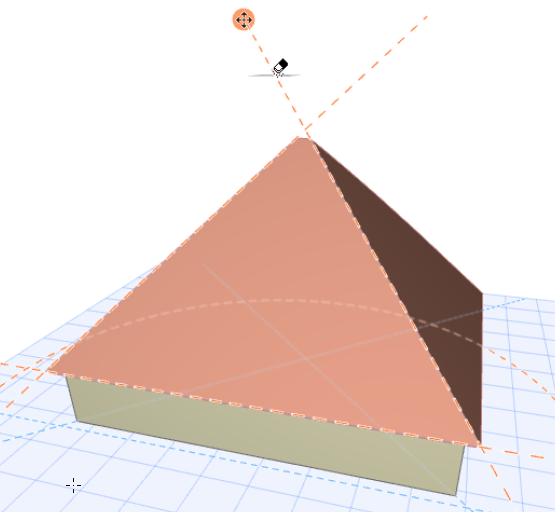

Klicken und ziehen Sie den Handle, um die Hilfslinie in den nächstgelegenen Papierkorb zu verschieben.

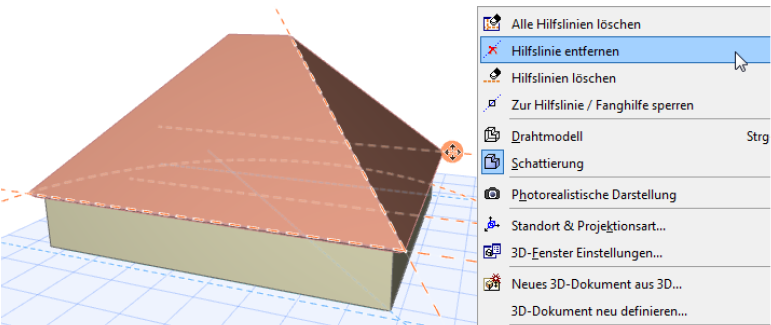

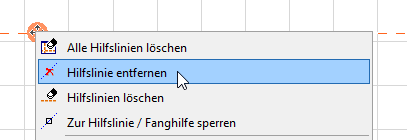

Klicken Sie mit der rechten Maustaste und wählen Sie anschließend Hilfslinie entfernen im Kontextmenü aus.

Mehrere Hilfslinien löschen

Verwenden Sie diesen Befehl zum Entfernen mehrerer Hilfslinien mit einer einzigen Operation:

Klicken Sie mit der rechten Maustaste auf einen beliebigen Hilfslinien‐Griff in dem Fenster,oder klicken Sie auf das Hilfslinien‐Popupmenü in der Standard‐Symbolleiste.
Wählen Sie Hilfslinien löschen aus.

Anmerkung: Dieser Befehl steht auch unter Optionen / Hilfslinien‐Optionen zur Verfügung.

Der Löschen‐Cursor erscheint.

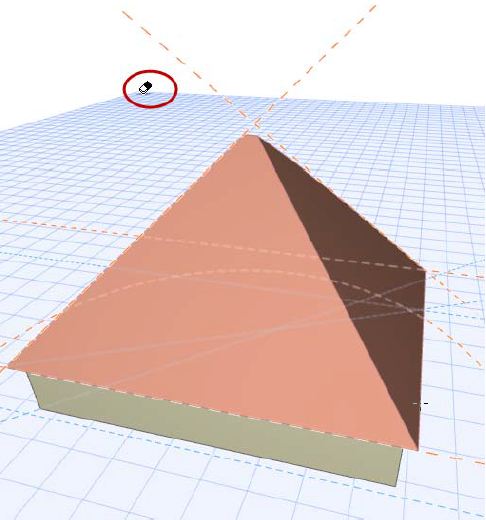

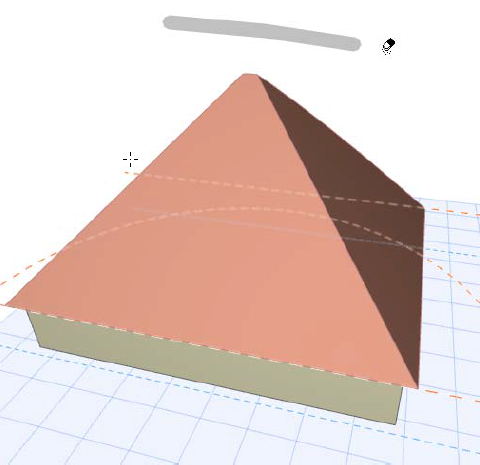

Klicken Sie nacheinander auf je eine beliebige Stelle auf den Hilfslinien, um sie sofort zulöschen.Alternativ dazu können Sie den Radierer‐Cursor über den Bildschirm ziehen. Alle Hilfslinien,die der Radierer‐Cursor berührt, werden sofort gelöscht.
Wenn Sie fertig sind, drücken Sie Esc oder doppelklicken Sie, um den Lösch‐Modus zu beenden.

Alle Hilfslinien löschen

Dieser Befehl entfernt alle Hilfslinien aus den Grundrissen oder Schnitte oder Ansichten im Projekt.

Führen Sie eine der folgenden Aktionen aus:

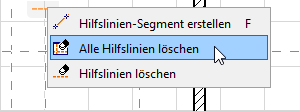

Klicken Sie mit der rechten Maustaste auf einen beliebigen Hilfslinien‐Tab, oder klicken Sie auf das Hilfslinien‐Popupmenü in der Standard‐Symbolleiste. Wählen Sie anschließend Alle Hilfslinien löschen

Anmerkung: Dieser Befehl steht auch unter Optionen / Hilfslinien‐Optionen zur Verfügung.

Klicken Sie mit der rechten Maustaste auf eine einzelne Hilfslinie, um das Kontextmenü zu öffnen. Wählen Sie anschließend Alle Hilfslinien löschen.

Hilfslinien oder Hilfskreise ziehen/versetzen

Verharren Sie mit dem Cursor solange über einer Hilfslinie, bis ihr Handle (der orangefarbenePunkt) eingeblendet wird.
Klicken und ziehen Sie den Handle, um die Hilfslinie an eine neue Position zu verschieben.(Oder verwenden Sie den Eingabe‐Tracker, um die neue Position numerisch zu definieren.)

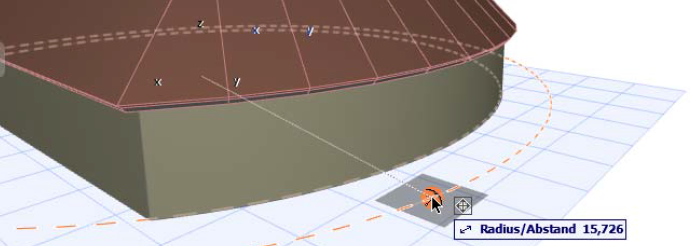

Mit einem Hilfskreis wird diese Operation zu einem radialen Strecken (was auch durch dasSymbol angezeigt wird).
Wenn Sie den Hilfskreis auf eine lineare Kante ziehen, wird er in eine gerade Hilfslinieumgeformt, und umgekehrt.

Hilfslinien verschieben

Eingabe an Hilfslinie einrasten

Sobald Sie Hilfslinien platziert haben, können Sie sie zur Unterstützung bei einer präzisen Elementerstellung verwenden. Zum Einschränken Ihrer Eingabe auf die gewünschte Hilfslinie führen Sie eine der folgenden Aktionen durch:

Zeichnen Sie z.B. eine Wand d.h setzen Sie einen Startpunkt im Grundriss.
Legen Sie den Cursor nun auf die gewünschte Hilfslinie.
Drücken Sie die Umschalttaste (Shift-Taste) und halten diese gedrückt.

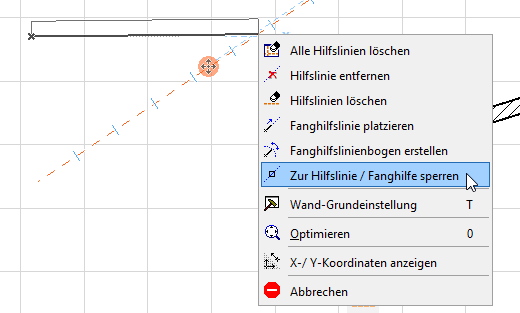

Oder Verwenden Sie im Kontextmenü die Funktion Zur Hilfslinie / Fanghilfe sperren aus.

Nun können Sie auf dieser Hilfslinie Ihr gewünschtes Element präzise platzieren.
