3D-Auswahl filtern

Für eine einfachere Bearbeitung im 3D-Fenster kann es von Vorteil sein, wenn Sie nur die relevanten Elemente sehen und der ganze Rest "verschwindet". Zu dieser Anzeige kommen Sie mit  wenigen Klicks.

Video

Sie können diese Kurzhilfe auch als Video ansehen.

Beispiel Brüstung:

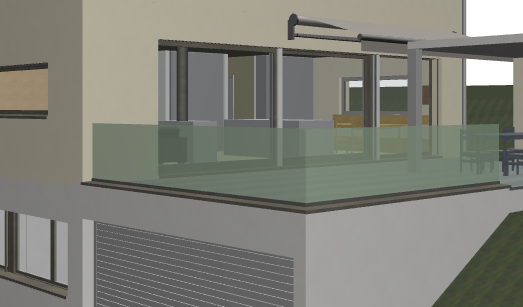

Alles in 3D

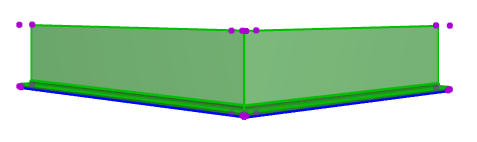

Nur Brüstung

Als Ausgangssituation sehen Sie ein Gebäude im 3D-Fenster. Sie möchten die Brüstung bearbeiten und dafür alle sonstigen Teile ausblenden.

  • Die relevanten Elemente (hier die beiden Brüstungsprofile) können aktiviert werden.
  • Anschliessend gehen Sie ins Menü 3D / Auswahl/Markierungsrahmen in 3D anzeigen (oder verwenden Sie das Tastaturkürzel Ctrl.+3 [Cmd+3 für Mac]).
  • Als Resultat sehen Sie nur die zuvor aktivierten Elemente im 3D-Fenster.

Beispiel Kamin:

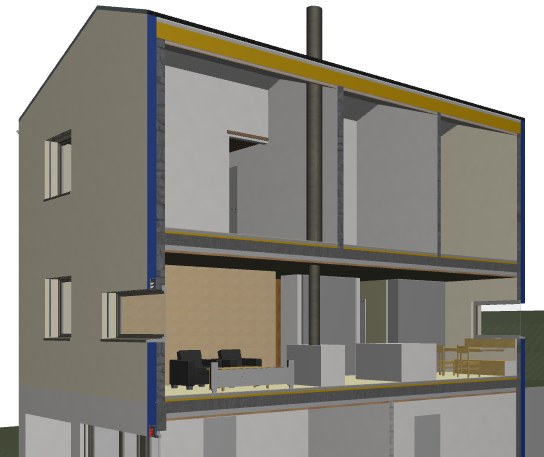

Kamin sichtbar

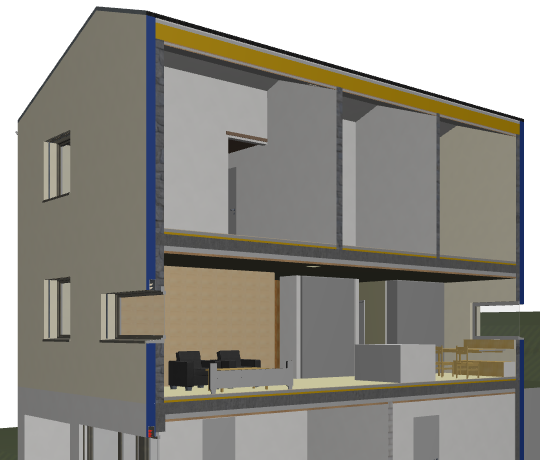

Kamin unsichtbar

Das Ganze funktioniert natürlich auch umgekehrt: Sie haben einen 3D-Schnitt vor sich und möchten das ganze Gebäude, mit Ausnahme des Kamins sehen.

  • Aktivieren Sie das Pfeilwerkzeug  .
  • Drücken Sie Ctrl.+A (Cmd+A für Mac), um alle Elemente zu aktivieren.
  • Deaktivieren Sie die Elemente, welche ausgeblendet werden sollen mit Shift+Klick. In diesem Fall das Kamin.
  • Wählen Sie im Menü 3D / Auswahl/Markierungsrahmen in 3D anzeigen oder drücken Sie Ctrl.+3 / Cmd+3.
  • Als Resultat sehen Sie das Gebäude ohne die zuvor deaktivierten Elemente.
  • Um wieder alles im 3D-Fenster anzuzeigen, gehen Sie ins Menü 3D / Alles in 3D anzeigen (Tastaturkürzel Umsch.+3).

Hinweis:

Der Befehl Abgelegte Auswahl/Markierungsrahmen in 3D anzeigen ist in folgender Situation hilfreich:

  • Sie setzen im Grundriss einen Markierungsrahmen und zeigen diesen Bereich im 3D-Fenster an (Auswahl/Markierungsrahmen in 3D anzeigen).
  • Anschliessend zeigen Sie wieder alles im 3D-Fenster an (3D / Alles in 3D anzeigen oder Umsch.+3).
  • Jetzt können Sie mit dem Befehl 3D / Abgelegte Auswahl/Markierungsrahmen in 3D anzeigen wieder den ursprünglichen, beschnittenen Zustand (Auswahl/Markierungsrahmen in 3D anzeigen) anzeigen lassen.
