Wandabschlüsse

Mit Hilfe des Wandabschlusswerkzeugs  können Sie mit einem einzigen Mausklick ein ordnungsgemässes Wandabschlussprofil erstellen. Freistehende Wandenden können mittels eines Wandanschlussprofils in der Form verändert (z. B. schräg, abgerundet, spitz) oder ihre Schichten sinnvoll beendet werden (z. B. offene Dämmung).



Bei den Wandabschlüssen handelt es sich um parametrische GDL-Objekte, ähnlich den Fenster- und Tür-Objekten. Wandabschlussparameter (wie z. B. Breite und Höhe) können in den Wandabschluss-Einstellungen angepasst werden.

Vorgehen:

  • Öffnen Sie das Wandabschluss-Werkzeug .
  • Wählen Sie in den Wandabschluss-Einstellungen (oder alternativ im Infofenster) das gewünschte Wandabschluss-Objekt aus.
  • Stellen Sie den gewählten Wandabschluss gemäss Ihren Wünschen ein (s. Wandabschluss-Einstellungen weiter unten).
  • Bestätigen Sie mit OK.
  • Klicken Sie auf einen Endpunkt der Wand, um dort den Wandabschluss zu platzieren.

Wandabschluss-Objekte

Wandabschluss-Objekte

Es stehen 6 verschiedene Wandabschluss-Objekte zur Verfügung:

  • Wandabschluss 1:
    Eignet sich vor allem, um die äusserste Schicht über die Stirnfläche der Wand bis hin zur innersten Schicht umlaufen zu lassen.
  • Wandabschluss 2:
    Eignet sich, um eine oder mehrere Schichten über die Stirnfläche der Wand zu ziehen.
  • Wandabschluss 3:
    Eignet sich, um ein dreiseitiges  Abschlussprofil über den Wandabschluss zu platzieren.
  • Wandabschluss 4:
    Eignet sich, um eine Wand abzurunden.
  • Wandabschluss 5:
    Eignet sich, um eine Wand schräg auslaufen zu lassen.
  • Wandabschluss 6:
    Eignet sich, um eine Wand spitz zulaufen zu lassen.

Beispiele

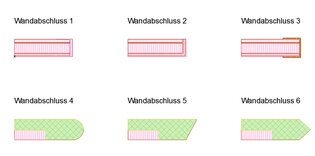

Wandabschlüsse im Grundriss...

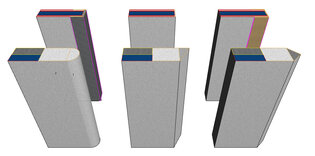

... und im 3D-Fenster

Wandabschluss-Einstellungen

Wandabschluss Einstellungen

Vorschau und Positionierung

  • Links im Register Vorschau und Positionierung finden Sie das Kontrollkästchen An Wandhöhe anpassen. Es ist standardmässig aktiviert, d. h. der Wandabschluss wird über die gesamte Höhe der Wand angewendet. Deaktivieren Sie das Kontrollkästchen, um eigene Werte für die Wandabschlusshöhe sowie für die Entfernung der Wandenden zur Wandbasis einzugeben.
  • Die Schnitttiefe (Länge Wandabschluss) definiert, um wieviel der Wandabschluss in die Wand hineinragt.
  • Rechts im Register Vorschau und Positionierung erfolgt eine Vorschau des Objekts.


Stärke / Individuelle Einstellungen

Das zweite Register heisst - je nach gewähltem Wandabschluss-Objekt - Stärke bzw. Individuelle Einstellungen. Es lassen sich z. B. folgende Parameter definieren:

  • Abmessungen des Wandabschlusses (nur bei Wandabschluss 1 und 3)
  • 2D-Darstellung
  • 3D-Darstellung
  • etc.

Ein Wandabschluss kann - abhängig von seinem Typ - automatisch eine oder auch mehrere Wandschichtschraffuren übernehmen oder Sie können diese statt dessen auch individuell einstellen.



Besitzen Wandabschlussobjekte eine umlaufende Schicht, so können sie selbst einstellen, welche Wandschichten mit dem Wandende zusammenlaufen sollen.



Viele Einstellungen lassen sich zusätzlich auch grafisch mittels editierbarer Fangpunkte verändern.

Information:

  • Wandabschlüsse werden in Listen als Objekte aufgeführt.
  • Ein Wandabschluss kann, abhängig von seinem Typ, die Wandoberfläche oder das -volumen reduzieren.
  • Während einer Beschneidung mit dem Dach werden die Wandenden als Teil der Wand behandelt - genau wie Fenster.
  • Wandabschlüsse behalten so Ihre Position bei, wenn ein Längenänderungs-, Verschieben- oder Splitten-Befehl ausgeführt wird.
