Definieren Sie die grundsätzliche Geometrie und Positionierung mit folgenden Angaben:

• Höhe und Position der Fassade
• Stärke, Neigung und Referenz der Fassade

Die nominale Fassadenstärke beschreibt die Abstände von Wänden von aussen zur Fassaden-Aussenseite, bzw. von innen zur Fassaden-Innenseite. Dies ist die Grundeinstellung, welche beim Zeichnen übersteuert werden kann. Ein Beispiel:

• Ist die nominale Fassadenstärke = 0.50, haben mit der Fassade verbundene Wände aussen/innen kumuliert diesen Abstand (siehe Bild).
• Der Abstand berechnet sich immer zur Referenzoberfläche der Fassade.

Verbinden von Fassaden mit Wänden:

• Aktivieren Sie eine Fassade und die zu verbindenden Wände.
• Im Menü Ändern / Verbinden wählen Sie den Befehl Wände mit Fassade verbinden...
• Im Popup-Fenster sind die Standardwerte hinterlegt. Sie können diese auch übersteuern, indem Sie den Abstand 0.00 eintragen (was die Wand direkt mit der Referenzfläche der Fassade verbindet).
• Sind Wände und Fassade überlappend, geben Sie an, welches Ende verbunden werden soll.
• Als Resultat sind die Wände mit der Fassade und dem entsprechenden Abstand verbunden.

Der Abstand zur Referenzkante der Fassade kann, je nach Bedarf, auf unterschiedliche Flächen der Fassade eingestellt werden. Der Standardwert ist zur Paneel-Mitte.

Bereits gesetzte Fassaden können an der Referenzkante gespiegelt werden. Dieser Befehl ist besonders für Fassaden nützlich, welche im Grundriss gezeichnet wurden.

Grundrissdarstellung:

Auf welchen Geschossen und wie, symbolisch oder projiziert, soll die Fassade gezeigt werden? Mit dem Anzeigemodus für sichtbare Komponenten kann die Projektion gesteuert werden.

Hier kann der so genannte Hybrid-Modus eingestellt werden, bei welchem geschnittene Elemente unterschiedlich dargestellt werden können. Als Beispiel können Sie die Pfostenprofile projiziert und die Paneele symbolisch darstellen (s. Bild).

Geschnittene Elemente:

Wählen Sie die Linien und Stifte für die geschnittenen Elemente.

Aufsicht / Untersicht:

Wählen Sie die Linien und Stifte für die Aufsichts- / Untersichtslinien.

Wenn Sie Halterungen platzieren, entscheiden Sie wie diese platziert werden sollen:

• An allen Rasterpunkten: Werden automatisch an jedem Rasterpunkt platziert.
• Stück für Stück: Werden manuell an bestimmten Rasterpunkten ergänzt. Wie diese Platzierung genau funktioniert, sehen Sie im Kapitel Fassaden Bearbeitungsmodus.

Die Positionierung der Umrandung bezieht sich auf die Platzierung der Profile. Diese können Innerhalb, Mittig oder Ausserhalb der Referenzlinie platziert werden (siehe Bild).

Definieren Sie die Klassifizierung, Eigenschaften, ID, Kategorien und die Anforderungen an die Fassade.

Grundsätzlich empfehlen wir Ihnen, immer einen voreingestellten Favoriten aus unserer Schweizer Vorlage als Grundlage zu verwenden und diesen weiterzubearbeiten. So müssen nicht immer alle Einstellungen neu gemacht, sondern nur angepasst werden.

Hinweis:
Wenn Sie im Fassadenuntermenü das Überkapitel Fassadensystem angewählt haben, können Sie einen Favoriten auswählen, welcher alle Kapitel der Fassade betrifft. Wenn Sie ein Unterthema ausgewählt haben, finden Sie die Favoriten spezifisch zum Unterthema, alle weiteren Einstellungen werden dadurch nicht angepasst.

Erstellen Sie das Schema mithilfe von Spalten und Zeilen.

1. Definieren Sie, ob sich die Spalten und Zeilen an eine feste Grösse, an die beste Teilung oder an eine bestimmte Anzahl Teilungen halten sollen. (Weitere Informationen siehe Muster)
2. Erstellen Sie weitere Spalten / Zeilen oder entfernen Sie diese.
3. Definieren Sie die Grösse der einzelnen Felder.
4. Kontrollieren Sie die gesamte Breite / Höhe des Schemas.
5. Kontrollieren Sie Ihre Einstellung anhand des Vorschaubildes.
6. Wählen Sie ein oder mehrere Paneele an, um diese diagonal zu teilen.
7. Aktivieren Sie ein Paneel / Profil und wählen Sie alle Vertikal / Horizontal auswählen, um eine ganze Reihe / Spalte zu aktivieren.

Paneele bearbeiten:

• Haupt-Paneel oder Neben-Paneel: Können unterschiedlich definiert werden.
• Gelöschte Paneel: Das Feld wird als leere Öffnung dargestellt.
• Eigene Paneelklassen: Selbst erstellte Paneelklassen werden ebenfalls hier aufgelistet.

Teilungen bearbeiten:

• Keine - Paneele vereinen: Keine Teilung sichtbar, Paneele sind im Bearbeitungs-Modus als ein Element einzustellen.
• Teilung: Keine Teilung sichtbar, Paneele sind im Bearbeitungs-Modus, als einzelne Elemente einzustellen.
• Eck-Profil, Rand-Profil, Flächenbündig, Fuge und Pfosten: Können unterschiedlich definiert werden.
• Eigene Profilklassen: Selbst erstellte Profilklassen werden ebenfalls hier aufgelistet.

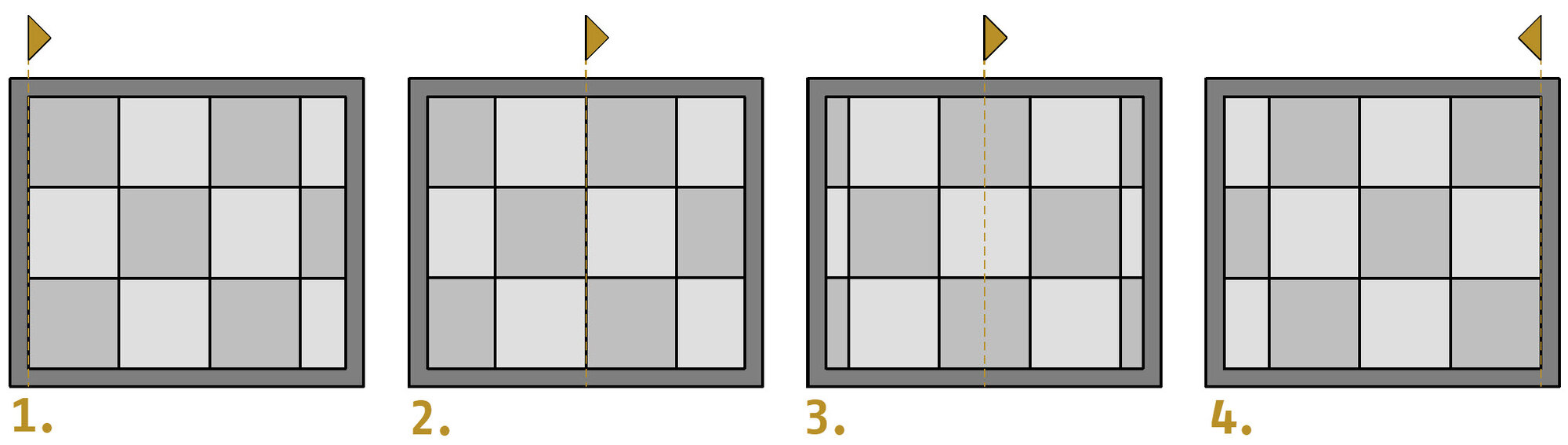

Wählen Sie bei Musterursprung wo Ihr Schema beginnen soll, bzw. wie dieses horizontal, wie auch vertikal ausgerichtet werden soll.

Sehen Sie anhand des Beispielbildes, wie das Muster verteilt werden kann:

1. Ursprung am Anfang des Segments platzieren: Muster beginnt beim Startpunkt der Fassade.
2. Ursprung in der Mitte des Segments platzieren: Muster beginnt mittig der Fassade.
3. Muster-Mittelpunkt in der Mitte des Segments platzieren: Mittelpunkt des Musters beginnt mittig der Fassade.
4. Ursprung am Ende des Segments platzieren: Muster beginnt am Endpunkt der Fassade.

Diese Einstellungen können horizontal, wie auch vertikal vorgenommen werden.

Hinweis:

Ebenfalls einen Einfluss auf die Musterverteilung hat die Einstellung der Spalten und Zeilen:

• Feste Grösse: Die Paneele behalten die von Ihnen definierte Grösse.
• Beste Teilung: ArchiCAD berechnet die beste Teilung autoamtisch, mit einer möglichst geringen Abweichung von der angegeben Grösse.
• Anzahl der Teilungen: Definieren Sie, wie viele Teilungen erstellt werden sollen, die Grösse der Paneele wird danach angepasst.

Bei den Profilen können Sie für jede Profilklasse separate Einstellungen machen.

1. Wählen Sie die gewünschte Profilart.
2. Definieren Sie die Dimensionen des ausgewählten Profils.
3. Nehmen Sie weitere Einstellungen für das Profil vor (je nach Profilart unterschiedlich).

Profile können mit dem Profilmanager selbst gezeichnet und in der Fassade verwendet werden.

1. Wählen Sie das profilierte, flächenbündige Profil oder den Profilrahmen.
2. Wählen Sie Ihr Profil aus.
3. Nehmen Sie weitere Einstellungen, wie die Schnittfläche, Darstellung und Oberflächen für das Profil vor.

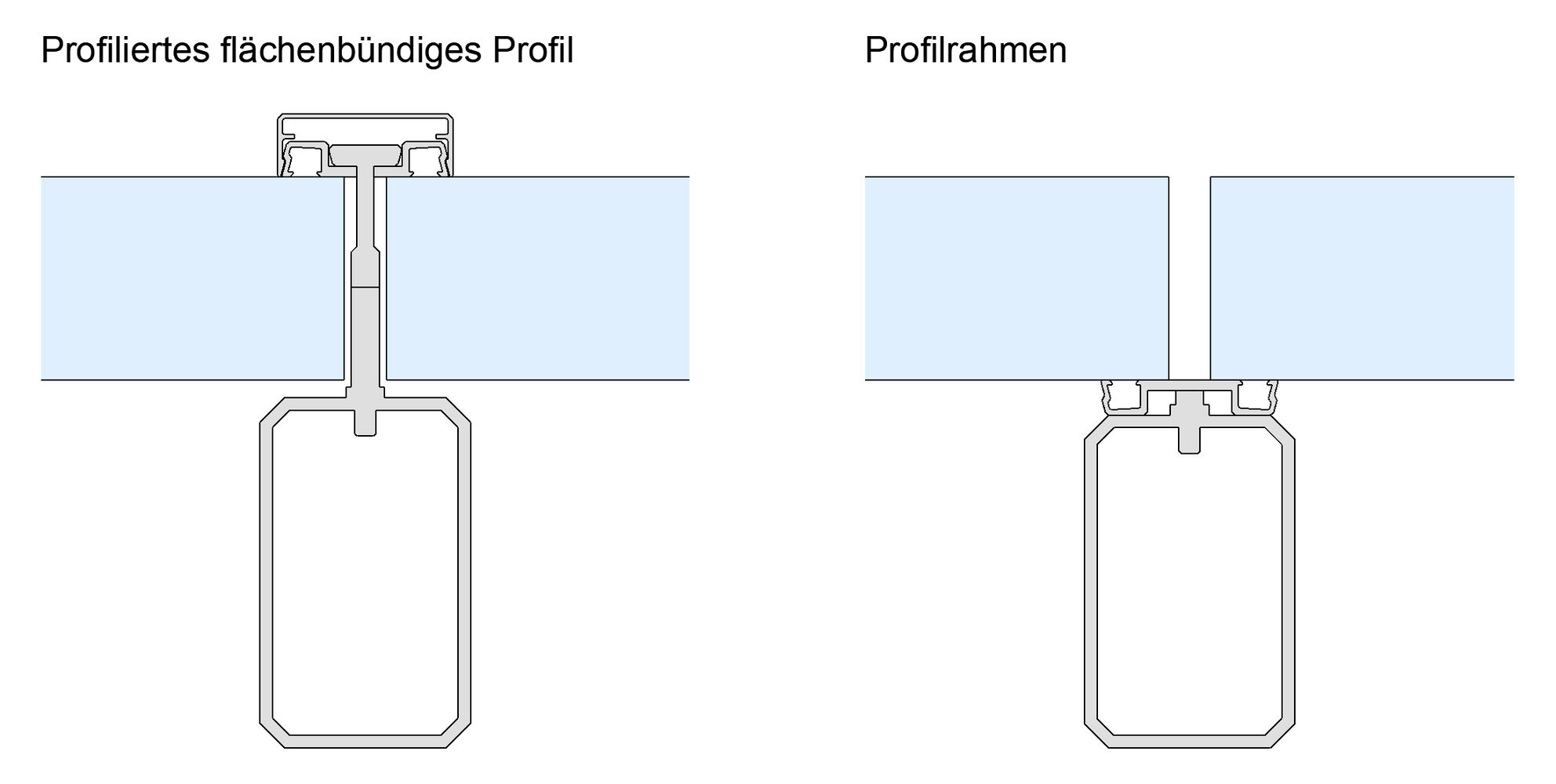

Achten Sie darauf, je nach Situation, das richtige Profil zu verwenden:

• Profiliertes, flächenbündiges Profil: Eignet sich für Profile, welche sich hinter der Fassade flächenbündig an das Profil anschliessen. Es wird nur ein Profil benötigt.
• Profilrahmen: Eignet sich für Profile, welche beidseitig des Paneeles gezeichnet werden. Es werden zwei Profile benötigt.

Legen Sie für die Haupt- und Nebenprofile indviduelle Einstellungen fest:

1. Wählen Sie die gewünschte Paneelart.
2. Nehmen Sie weitere Einstellungen für das Paneel vor (je nach Paneelart unterschiedlich).

Legen Sie für die Haupt- und Nebenprofile indviduelle Einstellungen fest:

1. Wählen Sie eine profilierte Paneelart.
2. Wählen Sie ein Profil aus.
3. Nehmen Sie weitere Einstellungen für das Paneel vor.

Mit der Fassade können Sie auch gleich die Halterungen für die Paneele definieren. Nehmen Sie die Einstellungen vor und definieren Sie im Kapitel Fassadensystem unter Element-Platzierung, wie Sie die Halterungen platzieren möchten:

• An allen Rasterpunkten: wird automatisch an allen Rasterpunkten platziert.
• Stück für Stück: müssen anschliessend im Bearbeitungsmodus selbst platziert werden.

Der Fassade kann auch Zubehör wie Anker, Deckkappe oder Sonnenschutz zugefügt werden. Die Einstellungen werden im Einstellungsfenster der Fassade vorgenommen. Platziert werden die Zubehör-Elemente aber erst nach Erstellen der Fassade im Bearbeitungsmodus.

• Wählen Sie das Fassaden-Werkzeug aus.
• Wählen Sie die Geometriemethode Einfach im Infofenster aus.
• Zeichnen Sie eine Referenzlinie, die die Länge der Fassade angibt.
  Anmerkung:
  Wenn Ihr Schema ein Rastermuster mit fester Grösse hat, zeigen die Vorschau und der Stift/Fangpunkt an, wo das nächste Mustersegment zu Ende ist.
• Klicken Sie, um die Referenzlinie zu platzieren.
• Sehen Sie sich nun das Ergebnis im 3D-Fenster an.

Verwenden Sie die Geometriemethode Polylinie zum Erstellen einer Fassade aus mehreren Segmenten. Die Referenzlinie ist eine Polylinie.

• Für jedes Segment können Sie im Bearbeitungsmodus ein separates Schema mit einem spezifischen Muster einrichten.
• Wo zwei angrenzende Segmente miteinander verbunden sind, wird immer ein Profil platziert. Dieses Profil kann nicht gelöscht werden. Wenn Sie wollen, können Sie den Typ auf Unsichtbar setzen, indem Sie das Profil im Bearbeitungsmodus anwählen und seinen Typ in den Profileinstellungen anpassen.

Beim Definieren der Geometrie einer gebogenen Fassade müssen Sie zunächst die zylindrische Bezugsfläche definieren und anschliessend den Teil dieses Zylinders festlegen, auf dem die Fassade platziert wird.

Wählen Sie eine der vier Geometriemethoden für eine gebogene Fassade aus. Grösstenteils sind dies die gleichen Vorgehensweisen, die auch zum Zeichnen von kreis- oder bogenförmigen Wänden verwendet werden.

Tipps:

• Gebogene Fassaden sind immer regelmässig geformt: Die Achse ihrer zylindrischen Bezugsfläche ist beim Erstellen horizontal oder vertikal zur Bearbeitungsebene, auch wenn Sie sie später in beliebige Richtungen drehen können.
• Sie können eine gebogene Fassade auch in Schnitten, Ansichten sowie dem 3D-Fenster erstellen.

Fassaden lassen sich auch durch Zeichnen eines polygonalen Begrenzungsrahmens direkt im Schnitt oder einer Ansicht erstellen:

• Wechseln Sie zum Grundriss.
• Zeichnen Sie eine Schnittlinie im Grundriss, um die Bearbeitungsebene der Fassade zu definieren.
• Öffnen Sie den Schnitt.
• Wählen Sie, während das Fassaden-Werkzeug ausgewählt ist, die Geometriemethode Begrenzungsrahmen im Infofenster aus.
• Zeichnen Sie die gewünschte Kontur Ihrer Fassadenbegrenzung. Klicken Sie dafür auf jeden einzelnen Eckpunkt, wie beim Zeichnen eines Polygons.
• Schliessen Sie das Polygonelement durch einen Doppelklick.

Anmerkung:
Das erste Begrenzungssegment, das Sie zeichnen, wird zur Referenzlinie dieser Fassade.

1. Button:
   Positionieren Sie den Extrusions-Anfangspunkt relativ zur Bearbeitungsebene (=Schnittebene). 1. Eingabefeld = absolute Länge der Extrusion; 3. Eingabefeld = Versatz gegenüber der Bearbeitungsebene; 2. Eingabefeld = Summe der beiden vorherigen Werte.
2. Button:
   Zum Extrudieren der Fassade “von Ihnen weg” beginnend von der Bearbeitungsebene (Schnittlinie), wählen Sie die zweite Methode aus und geben Sie die Länge der Extrusion ein. Es gibt keinen Versatz, d. h. die Fassade beginnt direkt an der Bearbeitungsebene.
3. Button:
   Zum Platzieren des Mittelpunkts der Extrusion an der Bearbeitungsebene, geben Sie die Gesamtlänge der Extrusion im ersten Feld unten ein.
4. Button:
   Zum Extrudieren der Fassade “zu Ihnen hin” beginnend von der Bearbeitungsebene (Schnittlinie), geben Sie die Länge der Extrusion ein.

Geben Sie die Fassade mit den üblichen Methoden für ein Konstruktionswerkzeug ein.

Anmerkung:
Wenn Ihr Schema ein Rastermuster mit fester Grösse hat, zeigen die Vorschau und der Stift/Fangpunkt an, wo das nächste Mustersegment zu Ende ist. Im 3D-Fenster ist die Standard-Bearbeitungsebene der Fassade die gleiche, wie die aktuelle 3D-Bearbeitungsebene.

• Wählen Sie, während das Fassaden-Werkzeug ausgewählt ist, die Geometriemethode Polylinie Einzeln und die Eingabemethode Standard-Bearbeitungsebene im Infofenster aus.
• Klicken Sie, um das Zeichnen der Fassaden-Referenzlinie zu beginnen, s. Abbildung.
• Klicken Sie an den zwei vorderen Ecken des Gebäudes, um die Länge der Referenzlinie zu bestimmen. Sehen Sie sich das Ergebnis an.

• Wählen Sie, während das Fassaden-Werkzeug ausgewählt ist, die Geometriemethode Begrenzungsrahmen und daneben die Eingabemethode Intelligente Eingabeebene im Infofenster aus.
• Definieren Sie die Bearbeitungsebene mit einem Klick auf die Wand, in die die Fassade eingesetzt werden soll.
• Beginnen Sie mit dem Zeichnen der gewünschten Fassadenbegrenzung. Klicken Sie für jeden einzelnen Eckpunkt wie beim Zeichnen eines Polygons.
  Anmerkung:
  Das erste Begrenzungssegment, das Sie zeichnen, wird zur Referenzlinie dieser Fassade.
• Doppelklicken oder klicken Sie mit dem Hammer-Cursor, um das Polygon zu schliessen. Sehen Sie sich das Ergebnis an.

Standard-Bearbeitungsebene

Hierbei handelt es sich um die gleiche Eingabeebene (Projektursprung oder Benutzerursprung), welche Sie auch beim Arbeiten mit beliebigen anderen Werkzeugen im 3D-Fenster verwenden.

Intelligente Bearbeitungsebene (Definieren Sie eine Ebene)
Verwenden Sie eine der folgenden “intelligenten” Methoden zum Definieren einer Bearbeitungsebene durch eine Reihe von Klicks:

• Oberfläche: Klicken Sie auf eine beliebige Oberfläche. Die Ebene der Oberfläche wird Ihre Bearbeitungsebene.
• Kante plus Punkt: Klicken Sie auf eine beliebige Kante (Mercedes-Cursor) zum Definieren einer Richtung. Auf dem Bildschirm erscheint eine Ebene, die um die Linie rotiert. Klicken Sie anschliessend auf einen Punkt (Pfeil-Cursor), um die Bearbeitungsebene festzulegen.
• Punkt plus Kante: Dies ist die Umkehrung der obigen Methode. Klicken Sie auf einen Punkt und anschliessend auf eine Kante, um die Bearbeitungsebene zu definieren.
• Drei Punkte: Klicken Sie auf drei beliebige Punkte, um die Bearbeitungsebene zu definieren.

Horizontale Bearbeitungsebene

Klicken Sie auf einen Punkt, um eine horizontale Bearbeitungsebene auf diesem Punkt zu platzieren.

Vertikale Bearbeitungsebene

Klicken Sie auf einen Punkt, um eine vertikale Bearbeitungsebene zu positionieren. Klicken Sie erneut, um ihre Ausrichtung zu definieren.

Normale Bearbeitungsebene

Definieren Sie eine geneigte Bearbeitungsebene durch Definieren eines Vektors, der lotrecht (“normal”) zur gewünschten Ebene steht.

• Klicken Sie auf zwei Punkte, um den Normalenvektor zur Bearbeitungsebene zu definieren oder klicken Sie auf eine Kante, um den Normalenvektor zu der Bearbeitungsebene zu definieren.
• Klicken Sie anschliessend auf einen Punkt, durch den die Bearbeitungsebene verlaufen soll.

Standardmässig werden alle Fassaden-Komponenten (Profile, Paneele, Halterungen, Zubehör) angezeigt. Durch Entfernen des Hakens vor der jeweiligen Komponente, wird diese in der aktuellen Modelldarstellungs-Kombination nicht angezeigt.

Weiter rechts lässt sich der Detaillierungsgrad für jede Komponente definieren. Wählen Sie eines dieser Symbole aus:

• Komplett
  Die gesamte Geometrie (z. B. aus profilierten Komponenten, mit schneidenden Baustoffen) wird angezeigt.
• Vereinfacht
  Komponenten werden als Rechtecke mit einem einzigen Baustoff dargestellt.
• Schematisch
  Zeigt nur das Schema an (Raster- und Umrandungslinien).
• Anzeige nur als Achse (nur für Profile)

Für eine einzelne Fassaden-Komponente oder eine Komponentenklasse können Sie Ihre per Modelldarstellung definierte 3D-Detaillierung in Ihrem Einstellungsdialog auf Komponentenebene überschreiben:

Aufrufen des Bearbeitungsmodus:

• Fassade in beliebigem Modellfenster auswählen und auf die angezeigte Schaltfläche Bearbeiten klicken.

Beenden des Bearbeitungsmodus:

• Taste Esc oder
• in der Fassaden-Palette auf Bearbeitungsmodus beenden klicken.

Im Fassaden-Bearbeitungsmodus wird der reguläre Werkzeugkasten durch den speziellen Fassaden-Werkzeugkasten und die Bearbeitungsmodus-Palette ersetzt.

Im Grundriss ist standardmässig die Grundrisssymbol-Anzeigeoption eingestellt. Sie sieht genau gleich aus, wie die normale Grundriss-Anzeige.

Anmerkung:
Diese Bearbeitungsmodus-Anzeigeoptionen werden nur für die Bearbeitung verwendet. Um eine bessere Ansicht Ihrer Bearbeitungsergebnisse zu erhalten, können Sie auch andere Ansichtsoptionen verwenden:

• Symbolische Aufsicht
• Projizierte Aufsicht

Die Elemente im Bearbeitungsmodus lassen sich per Klick auf das Augensymbol ein-/ausblenden.

Zum Anzeigen einer einzelnen Fassadenkomponente, während der Rest ausgeblendet wird: Klicken Sie mit der rechten Maustaste auf das Element, das sichtbar bleiben soll (z. B. Schema). Die anderen Komponenten werden ausgeblendet.

“Umfeld” bezieht sich in dieser Palette auf den Rest des Gebäudemodells, den Sie nach Bedarf zur Erleichterung der Bearbeitung ein- oder ausblenden können. Modellelemente des Umfelds werden abgedunkelt dargestellt, aber Sie können sie nicht bearbeiten.

Hinweis:
Wenn Sie Schwierigkeiten haben, die Kanten der Modellelemente im Umfeld zu erkennen, schalten Sie das Kästchen Konturen anzeigen im Menü 3D / 3D-Stile ein.

Fassadensystem-Einstellungen bearbeiten

Um die Einstellungen der Fassade auf Systemebene zu bearbeiten, ohne den Bearbeitungsmodus zu verlassen, klicken Sie auf den Befehl Fassaden-Einstellungen unten in der Palette.

Rufen Sie den Bearbeitungsmodus auf.

• Wählen Sie eine individuelle Rasterlinie mit dem Mercedes-Cursor aus.
• Wählen Sie den Befehl Rasterlinie bewegen in der angezeigten Pet-Palette aus:
• Ziehen Sie die Rasterlinie auf ihre neue Position - sie wird sich parallel zu ihrer ursprünglichen Lage bewegen.
• Mit einem Klick platzieren Sie die Komponente.

Rufen Sie den Bearbeitungsmodus auf.

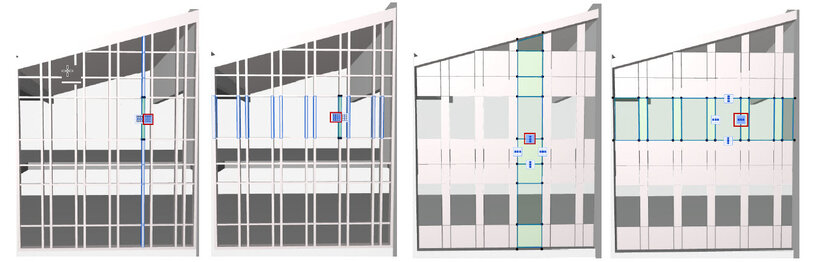

Drehen aller Rasterlinien einer Richtung (z. B. aller Rasterlinien-Reihen):

• Auswählen einer der zu drehenden Rasterlinien.
• Wählen Sie den Befehl Parallele Rasterlinien drehen in der Pet-Palette aus.
  Anmerkung: Wenn die Fassade gebogen oder mehrteilig ist, können Sie die Spalten-Rasterlinien nicht drehen, sondern nur die Zeilen.
• Zeichnen eines Drehvektors oder Eingabe eines Drehwinkels im Eingabe-Tracker.
• Klicken Sie, um die Transformation zu beenden.

Rufen Sie den Bearbeitungsmodus auf.

• Aktivieren Sie das Schema-Werkzeug.
• Wählen Sie im Infofenster die Raster-Eingabemethode aus:
  Klicken Sie auf die Stelle, an der Sie eine Rasterlinie platzieren wollen. Verschieben Sie den Cursor um den angeklickten Punkt herum und achten Sie auf die angezeigten Platzierungsvorschläge. Klicken Sie auf eine der vorgeschlagenen Positionen, um die Rasterlinie zu platzieren.

Zum grafischen Bearbeiten einer Fassade wählen Sie diese im Schnitt- oder im 3D-Fenster aus und verwenden Sie die Befehle der Pet-Palette. Diese sind analog zu den Befehlen, mit denen Wände grafisch bearbeitet werden. Manche Befehle stehen nicht in allen Fenstertypen zur Verfügung:

• Winkel ändern
• Geneigte Höhe ändern
• Höhe strecken
• Verschieben
• Freies Drehen (im 3D-Fenster und in Schnitt/Ansicht)
• Spiegeln
• Multiplizieren

Vorgehen:

• Senkrechte Fassade an einer der Öffnungen zeichnen.
• Fassade aktivieren und in den Bearbeiten-Modus wechseln. Auge vor Umfeld öffnen.
• Schema-Werkzeug wählen und die Eingabemethode Begrenzungsrahmen.
• Klicken Sie auf das gewünschte Fassadensegment, in dem Sie zeichnen wollen.
• Neue Begrenzung zeichnen (auf der Bezugsfläche der momentan aktiven Fassade).
  Hinweis:
  Die Bezugsfläche von Fassaden ist unendlich. D. h. Sie haben immer Platz, um eine beliebige Anzahl neuer Begrenzungen zu zeichnen, während Sie weiterhin an der gleichen ursprünglichen Fassade arbeiten.
• Versuchen Sie nun, eine Rasterlinie oder das Paneel-Muster zu bearbeiten. Beachten Sie, dass beide “Teile” der Fassade synchron behandelt werden, da sie auf einer gemeinsamen Bezugsfläche liegen und auf einem gemeinsamen Schema aufgebaut sind.

• Die zu ändernde Fassade auswählen.
• Menü Ändern / Fassade / Form als Schraffur abbilden wählen. Es entsteht eine Schraffur in der Form der jetzigen Fassade.
• Schraffur so nachbearbeiten, dass sie der neuen Fassadenbegrenzung entspricht.
• Schraffur aktivieren und im Menü Ändern / Fassade / Fassade anhand Schraffur neu definieren wählen.
• Die zu ändernde Fassade anklicken. Sie wird nun gemäss der Schraffur angepasst.
• Die Schraffur kann wieder gelöscht werden.

• Aktivieren Sie das Schraffurwerkzeug und zeichnen Sie eine beliebige Form auf der Fassadenoberfläche.
• Gehen Sie ins Menü Ändern / Fassade / Schraffur von Form abziehen oder Schraffur zur Form hinzufügen.
• Klicken Sie auf eine Fassade.
• Die Fassadenbegrenzung wird entsprechend vergrössert oder verkleinert.

Vorgehen:

• Wand/Wände und eine Fassade auswählen.
  Hinweis: Sie können eine beliebige Anzahl von Wänden auswählen, aber nur eine Fassade.
• Gehen Sie ins Menü Ändern / Fassade / Wände mit Fassade verbinden...
  Tipp: Sie finden den Befehl auch im Kontextmenü unter Verbinden / Wände mit Fassade verbinden.
• Das Dialogfenster Wand mit Fassade verbinden wird eingeblendet, Details s. nächster Absatz. Legen Sie hier den exakten Verbindungspunkt der Wände zur Fassade fest und klicken Sie auf Verbinden.
  • Wenn die Enden der Wand und der Fassade nicht zusammenfallen, erscheint der Augen-Cursor: Klicken Sie, um festzulegen, welches Ende der Wand mit der Fassade verbunden werden soll.
  • Wenn Sie den Cursor an eines der Enden der Wand verschieben, erscheint ein Doppelpfeil an der Wand, der darauf hinweist, dass dies das Ende ist, das beim Klicken verbunden wird.

• Verbinden bei Fassadendicke: Dies ist die Grundeinstellung. Die Summe der Werte für ausserhalb und innerhalb entspricht der nominalen Stärke der Fassade, wie im Register Geometrie und Positionierung der Fassaden-Systemeinstellungen definiert. Im Beispiel ist die nominale Stärke auf 0,4 m eingestellt.
• Der Wert ausserhalb definiert den Punkt, an dem Wände von der Richtung ausserhalb der Fassade her mit dieser Fassade verbunden werden.
• Der Wert innerhalb definiert den Punkt, an dem Wände von der Richtung innerhalb der Fassade her mit dieser Fassade verbunden werden.

Die Verbindungspunkte innerhalb und ausserhalb werden, wie im Dialogfenster Wand mit Fassade verbinden gezeigt, als Abstand zur Bezugsfläche ausgedrückt.

Um einen korrekten Versatz der verbundenen Wände gegenüber dieser Fassade zu erreichen, entspricht der Wert innerhalb dieser nominalen Stärke dem Paneel-Abstand zur Referenz-Oberfläche, im Beispiel 0,25 m. Der Wert ausserhalb ist die Länge, die von der nominalen Stärke übrig bleibt, im Beispiel 0,15 m.

• Individueller Versatz: Klicken Sie, um die angrenzenden Wände zur Fassade mit eigenem Abstand festzulegen. Geben Sie Werte für den Abstand von der Bezugsfläche der Fassade zu den Endpunkten der Wände an der Aussenseite oder der Innenseite ein.

Zur Neudefinition des Abstands für eine bereits verbundene Wand verbinden Sie diese erneut.

Ausgewählte Elemente, die an einer Verbindung zwischen einer Fassade und einer oder mehreren Wänden beteiligt sind, werden mit einem Griff dargestellt. Klicken Sie auf den Griff, um eine Liste der Verbindungen (einschliesslich Solid-Operationen und -Trimms sowie verbundene Wände/Fassaden) anzuzeigen, die das ausgewählte Element betreffen. Verwenden Sie diese Liste, um diese Beziehungen zu verwalten.

Angrenzende Räume erstrecken sich bis zur nominalen Stärke der Fassade, wie in dem Feld Nominale Stärke der Fassaden-Systemeinstellungen (Register Geometrie und Positionierung) definiert.

Wie mit Wänden und Stützen haben Sie verschiedene Möglichkeiten, zu definieren, wie Fassaden, die an Räume angrenzen, oder die als Raumflächenbegrenzung dienen, berücksichtigt werden sollen. Verwenden Sie die Einstellung Auswirkung auf Raumflächen im Register Element-Platzierung der Fassadeneinstellungen, um festzulegen, wie Raumflächen auf diese Fassade reagieren sollen.

Dieser Befehl funktioniert nur beim Splitten von einer oder mehreren Fassaden mit einer anderen Fassade. Er steht in beliebigen Modellfenstern, jedoch nicht im Fassaden-Bearbeitungsmodus zur Verfügung. Er funktioniert gleich, wie der Befehl Splitten, der mit anderen Elementen verwendet werden kann.

Vorgehen anhand eines Beispiels:
Es schneiden sich die beiden Fassaden im Grundriss.

• Wählen Sie die gebogene Fassade aus.
• Gehen Sie ins Menü Ändern / Fassade / Fassade splitten oder verwenden Sie den gleichen Befehl aus dem Kontextmenü.
• Klicken Sie auf die andere Fassade.
• Der Augen-Cursor erscheint. Klicken Sie auf eine der Seiten der gebogenen Fassade, um festzulegen, welcher Teil nach dem Splitten ausgewählt bleibt. Die gebogene Fassade wird in zwei separate Fassaden gesplittet.
• Jetzt können Sie die nicht benötigte löschen und die verbleibenden Fassaden werden exakt miteinander verbunden.
• Wiederholen Sie den Prozess des Splittens, und löschen Sie anschliessend den vorstehenden Teil der geraden Fassade.

Das Ergebnis im Grundriss und in 3D:

In einem solchen Fall können sich die beiden angrenzenden Fassadenprofile überschneiden. Erstellen Sie zum Beheben dieses Problems ein gemeinsames Profil für beide.

Wenn die Schemata zweier Fassaden sich verbinden oder überlappen, verwenden Sie diesen Befehl zum Bereinigen der Überlappung. Eines der beiden überlappenden Profile wird in ein eigenes Eck-Profil umgeformt, das andere in ein unsichtbares Profil.

Vorgehen:

• Wählen Sie beide Fassaden aus und gehen ins Menü Ändern / Fassade / Verbindungsprofil erstellen (bzw. den entsprechenden Befehl im Kontextmenü).
• Das Dialogfenster Verbindungsprofil erstellen erscheint.
• Wählen Sie die bevorzugte Ausrichtung für das Verbindungsprofil aus (Gehrung oder parallel zu einem vorhandenen Profil).
