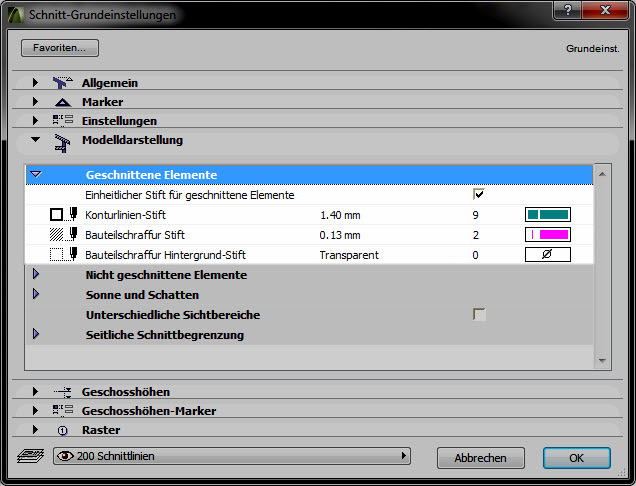

• Einheitlicher Stift für geschnittene Elemente
  Aktivieren Sie dieses Kästchen, um einheitliche Kontur-, Schraffur- und Schraffurhintergrundfarben zu verwenden.
• Konturlinien-Stift
  Einheitlicher Konturstift für alle geschnittenen Elemente.
• Bauteilschraffur Stift
  Einheitlicher Schraffurstift für alle geschnittenen Elemente.
• Bauteilschraffur Hintergrundstift
  Allen geschnittenen Elementen wird ein einheitlicher Hintergrundschraffurstift zugewiesen.

Sie können diesen Beschrieb auch als Video ansehen.

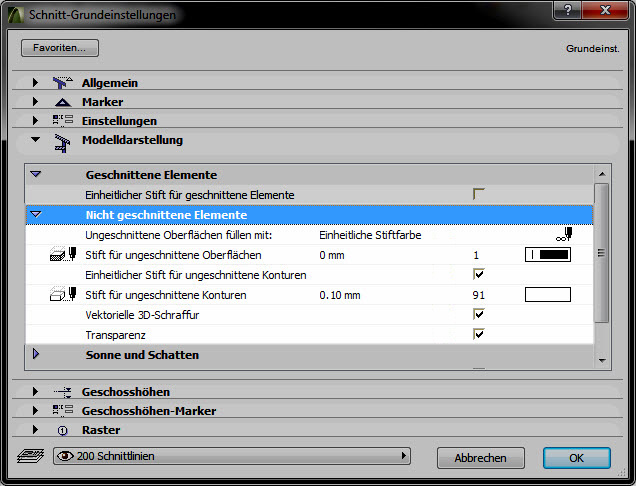

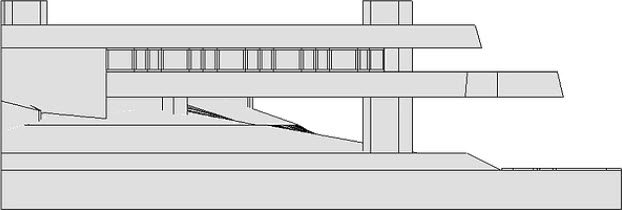

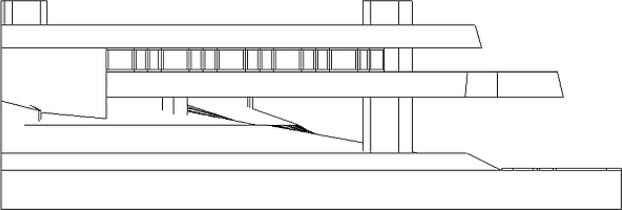

• Ungeschnittene Oberflächen füllen mit
  Verwenden Sie dieses Bedienelement, um die Schraffur der in diesem Schnitt angezeigten, nicht geschnittenen Oberflächen zu definieren.
• Einheitlicher Stift für ungeschnittene Konturen
  Markieren Sie dieses Feld, um eine einzige Stiftfarbe für alle nicht geschnittenen Elemente zu verwenden. Das unten dargestellte Bedienelement Farbauswahl wird dadurch aktiviert. Wählen Sie die gewünschte Farbe aus. Diese Farbe wird auch für Schraffurkonturen verwendet.

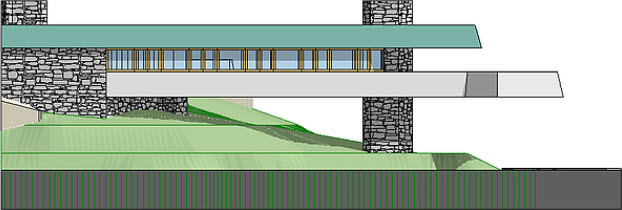

• Vektorielle 3D-Schraffur
  Aktivieren Sie dieses Kästchen um vektorielle 3D-Schraffuren zu verwenden.
• Transparenz
  Markieren Sie dieses Kästchen um durchsichtigen Materialtypen (z.B. Glas) einen transparenten Effekt zu verleihen.

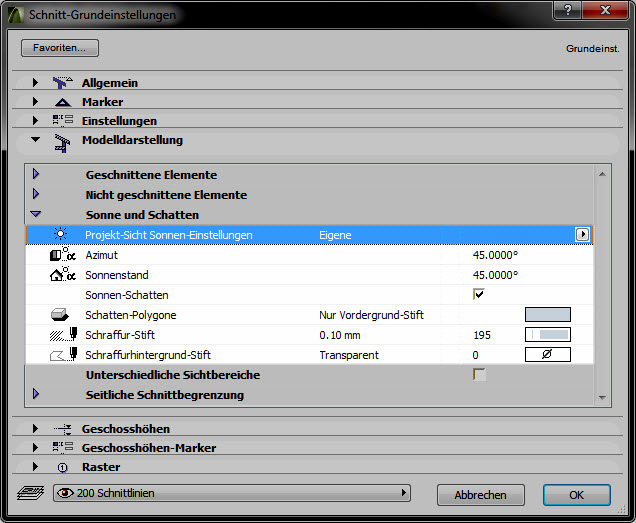

• Projekt-Sicht Sonneneinstellungen
  Wählen Sie zwischen Wie im 3D Fenster (übernimmt die Einstellungen des 3D Fensters) und Eigene (Sie definieren Azimut + Sonnenstand) aus.
• Azimut
  Unter Azimut definieren Sie den seitlichen Sonneneinstrahlungswinkel.
• Sonnenstand
  Unter Sonnenstand definieren Sie den Höhenwinkel der Sonneneinstrahlung.
• Vektorieller Schlagschatten
  Markieren Sie dieses Kästchen um den vektoriellen Schlagschatten zu verwenden.
• Schattenpolygone
  Wählen Sie hier den gewünschten Schraffurtyp für den Schlagschatten aus. Im Schnittfenster haben Schatten keine Konturen.
• Schraffurstift
  Wählen Sie hier die Stiftfarbe des vektoriellen Schlagschatten.
• Schraffurhintergrundstift
  Wählen Sie hier die Hintergrundstiftfarbe des vektoriellen Schlagschatten.

Zur Unterscheidung von nahen und fernen Elementen können Sie Ansichten oder Schnitte so konfigurieren, dass sie unterschiedliche Sichtbereiche enthalten:

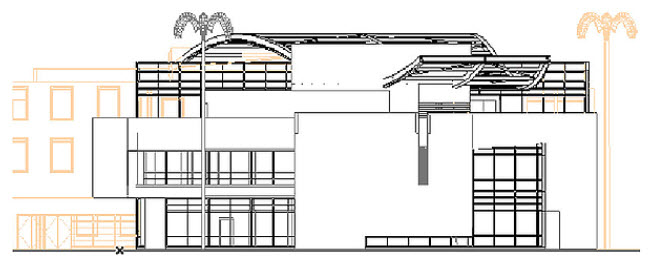

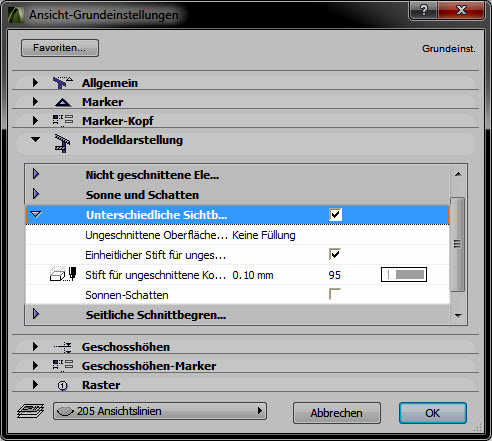

Markieren Sie hierzu das Feld Unterschiedliche Sichtbereiche im Modelldarstellungs-Teilfenster der Schnitt-/Ansicht- Einstellungen und geben Sie eine andere Farbe für die Konturen der “fernen” Elemente an.

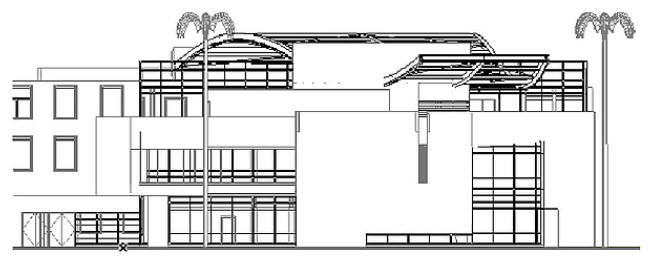

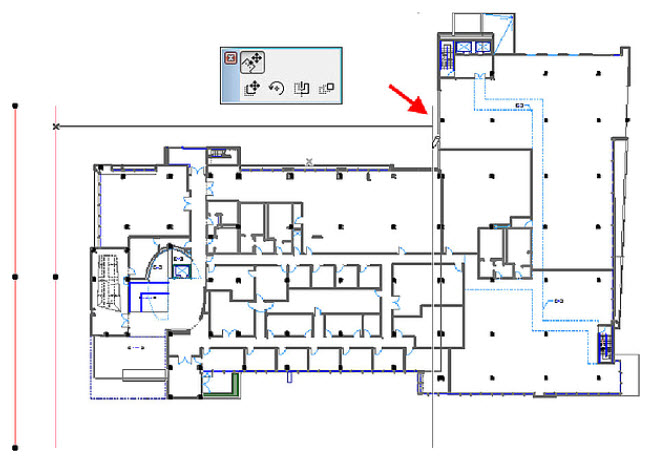

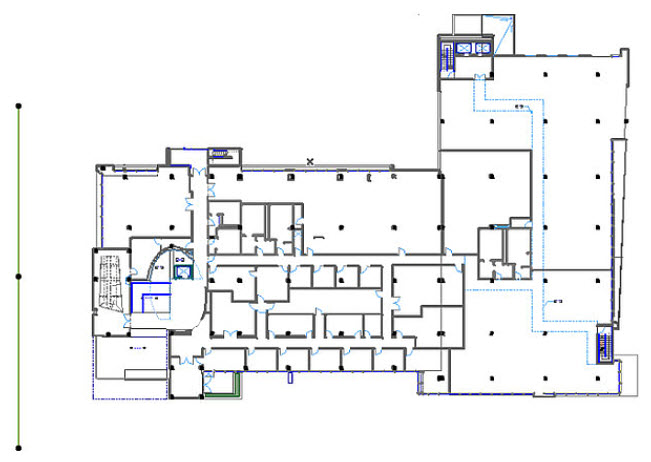

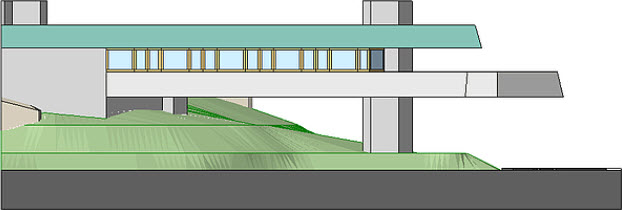

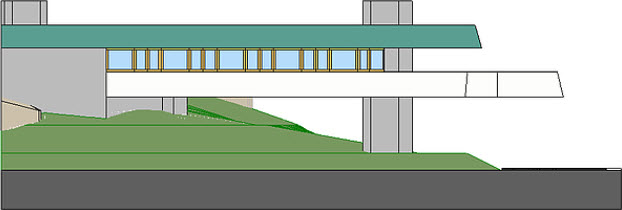

Die abgebildete Ansichtslinie im Grundriss umfasst die Westfassade des Gebäudes sowie Teile des fernen Endes des Gebäudes, das sich nach Norden hin erstreckt. In dieser Schnittansicht werden die nahen und fernen Bereiche gleich angezeigt. Sie können also nicht feststellen, welcher Bereich nah und welcher fern ist.

Sie können diesen Beschrieb auch als Video ansehen.

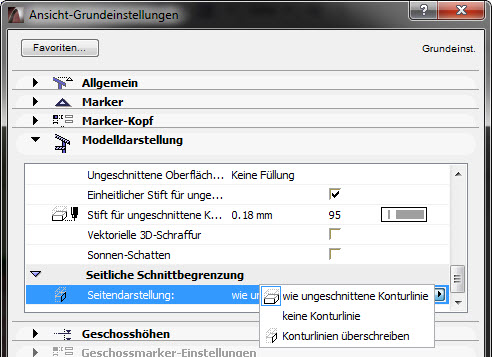

Seitliche Schnittbegrenzungen beziehen sich auf die angezeigten Elemente, die sich über die horizontalen Begrenzungen des Schnittes hinaus erstrecken, mit anderen Worten, das gesamte Element “passt” seitlich nicht in das Schnittfenster.

Es stehen die folgenden Optionen zur Verfügung:

• Keine Konturlinie
• Wie ungeschnitten Konturlinie
• Konturlinien überschreiben

Bei Keine Konturlinie werden die abgeschnittenen Elemente ohne Kontur dargestellt. Wählen Sie die Option Wie ungeschnittene Konturlinie, um die Konturen mit dem für diese Elemente ausgewählten ungeschnittenen Stift in ihren eigenen Dialogfenstern anzuzeigen, oder Konturlinien überschreiben, um einen Stift nach Ihrer Wahl zu verwenden.
