Pfeilwerkzeug




Lernen Sie in dieser Kurzhilfe die Funktionen des Pfeilwerkzeuges kennen.



Auswahlmethoden für Auswahlrechteck/-polygon

Das Infofenster des Pfeil-Werkzeugs bietet drei Auswahlmethoden bei Verwendung einer rechteckigen oder polygonalen Form.

Mit der ersten Auswahlmethode (Standard) werden alle Elemente, von denen mindestens ein Knoten, eine Kante oder eine Kurve im Polygon- bzw. Rechteckbereich liegt, ausgewählt.

Mit der zweiten Methode werden nur Elemente, die mit allen Aktivierungspunkten innerhalb des Auswahlpolygons bzw. -rechtecks liegen, ausgewählt.

Mit der dritten, richtungsabhängigen Auswahlmethode hängt die Auswahllogik davon ab, in welcher Richtung Sie das Rechteck zeichnen.

​​​​​​​

Hinweis: Wenn Sie das Auswahlrechteck von rechts nach links zeichnen, ist die erste Auswahlmethode wirksam: Das bedeutet, ein Element mit mindestens einem Knoten innerhalb des Rechtecks wird ausgewählt. Wenn Sie das Auswahlrechteck von links nach rechts zeichnen, ist die zweite Auswahlmethode wirksam: Das bedeutet, ein Element, dessen Knoten alle innerhalb des Rechtecks liegen, wird ausgewählt.

Geometriemethoden für Auswahlrechteck/-polygon

Im Infofenster des Pfeil-Werkzeugs können Sie unter drei Formen wählen.

Die Optionen sind;

Polygonal
Rechteck

Rechteck gedreht



Tipp: Sie erkennen anhand des punktierten oder punkt-gestrichelten Markierungsrahmen in welcher Auswahlmethode Sie sich befinden.

Magnet

Wenn Sie ein Auswahlrechteck bzw. -polygon innerhalb eines für die Schnellauswahl verfügbaren Bereichs verwenden wollen, drücken Sie die Leertaste, um die Schnellauswahl (Magnet) vorübergehend auszusetzen. Ziehen Sie bei gedrückter Leertaste den Auswahlrahmen auf.

Weitere Informationen

919 Magnetcursor an - / ausschalten



Detailliertere Informationen zum Magnet erfahren Sie in der verlinkten Kurzhilfe.

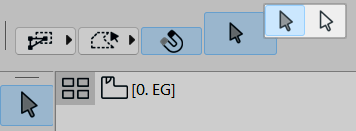

Morph-Sub-Element auswählen

Wenn Sie Morphs bearbeiten, wollen Sie eventuell - ohne eine Tastenkombination zu drücken - nur Morph Unterelemente (Flächen und Kanten) auswählen und nicht den gesamten Morph. Aktivieren Sie hierzu die Auswahlmethode Unterelement-Auswahl für das Pfeilwerkzeug. Dies funktioniert nur bei der Morph-Auswahl. Falls Sie die Unterelemente des

Morph per Tastenkombination auswählen möchten,

so müssen Sie Shift+Ctrl gedrückt halten.
