Verwalten von Elementverbindungen

Wenn Sie Bauteile miteinander verbunden haben, haben Sie sicherlich einen der folgenden Befehle benützt:

  • Elemente mit Dach/Schale trimmen
  • Wände mit Fassade verbinden
  • Solid Element-Befehle

Verbundene Elemente sind assoziativ, d. h. eine Änderung an einem der Elemente wirkt sich sofort auf alle damit verbundenen Elemente aus. Es kann daher wichtig sein, nachzuverfolgen, welche Elemente mit welchen anderen Elementen verbunden sind.

Verwalten von Trimm-Vorgängen

Verbindungssymbol
Verbindungssymbol

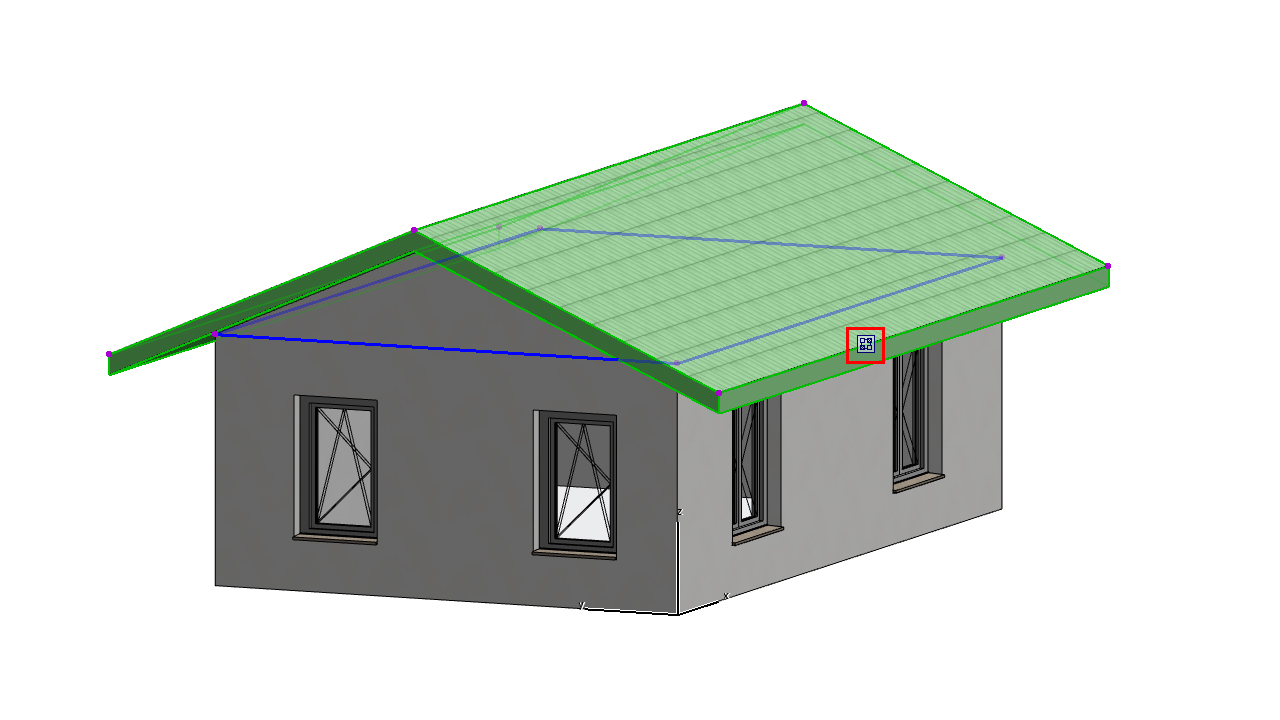

Wenn Sie ein einzelnes Modellelement auswählen, das Bestandteil einer Trimm-Beziehung ist, wird ein Verbindungssymbol eingeblendet:

Anmerkung:

Das Verbindungssymbol erscheint nicht, wenn Sie mehrere Elemente aktiviert haben. Wenn Sie Ihren Cursor auf dieses Symbol verschieben, werden alle verbundenen Elemente blau hervorgehoben.

Verbindungsliste
Verbindungsliste Bild 1-3

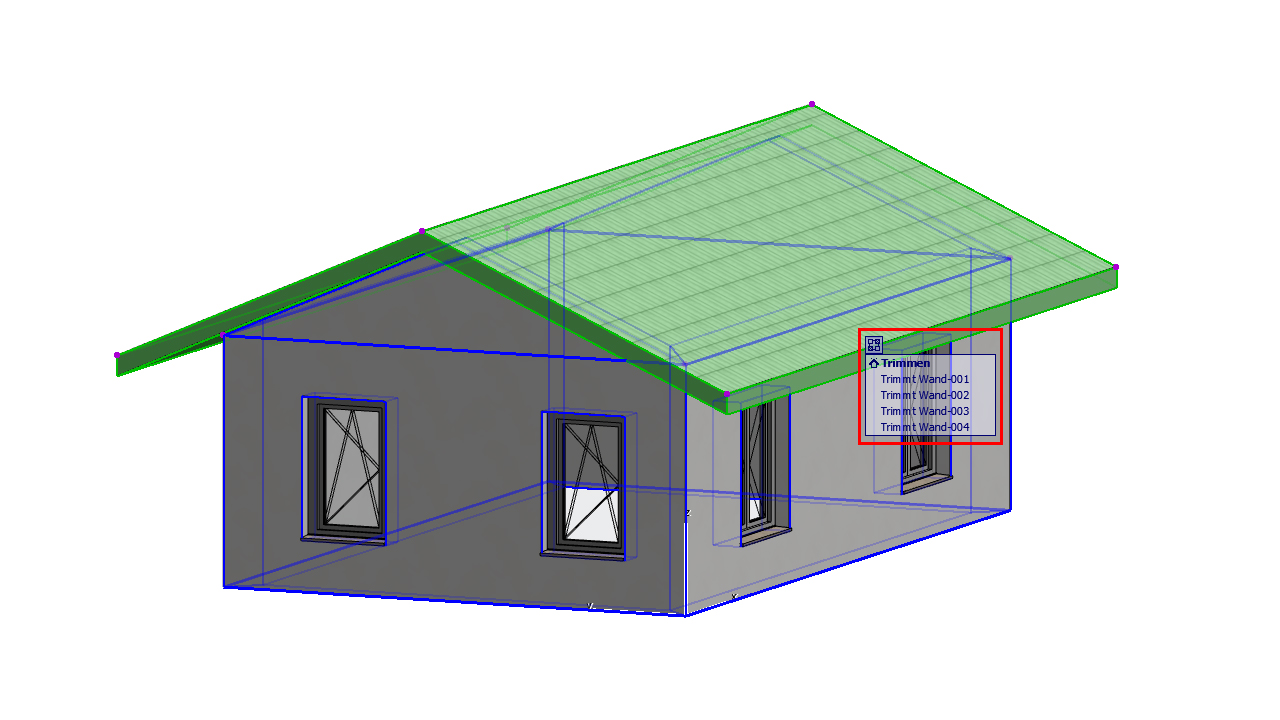

Klicken Sie nun auf das Verbindensymbol, so erscheint eine Liste in der Sie alle Verbindungen sehen.

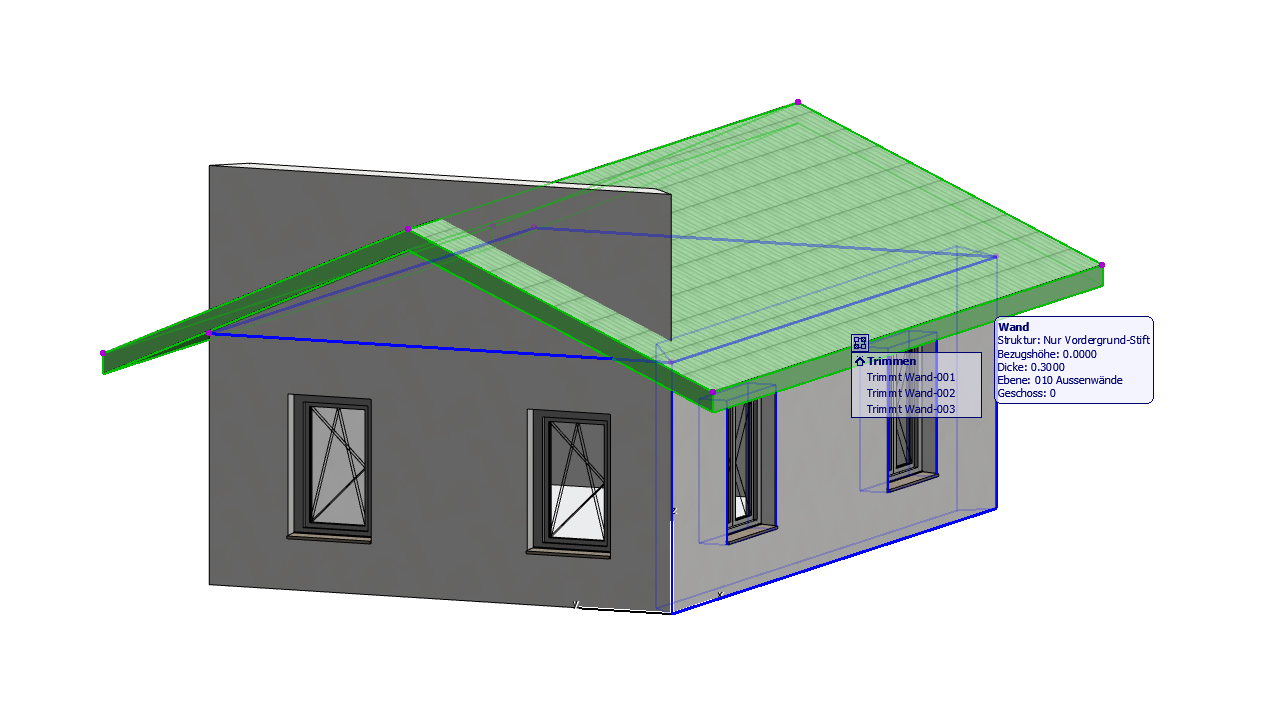

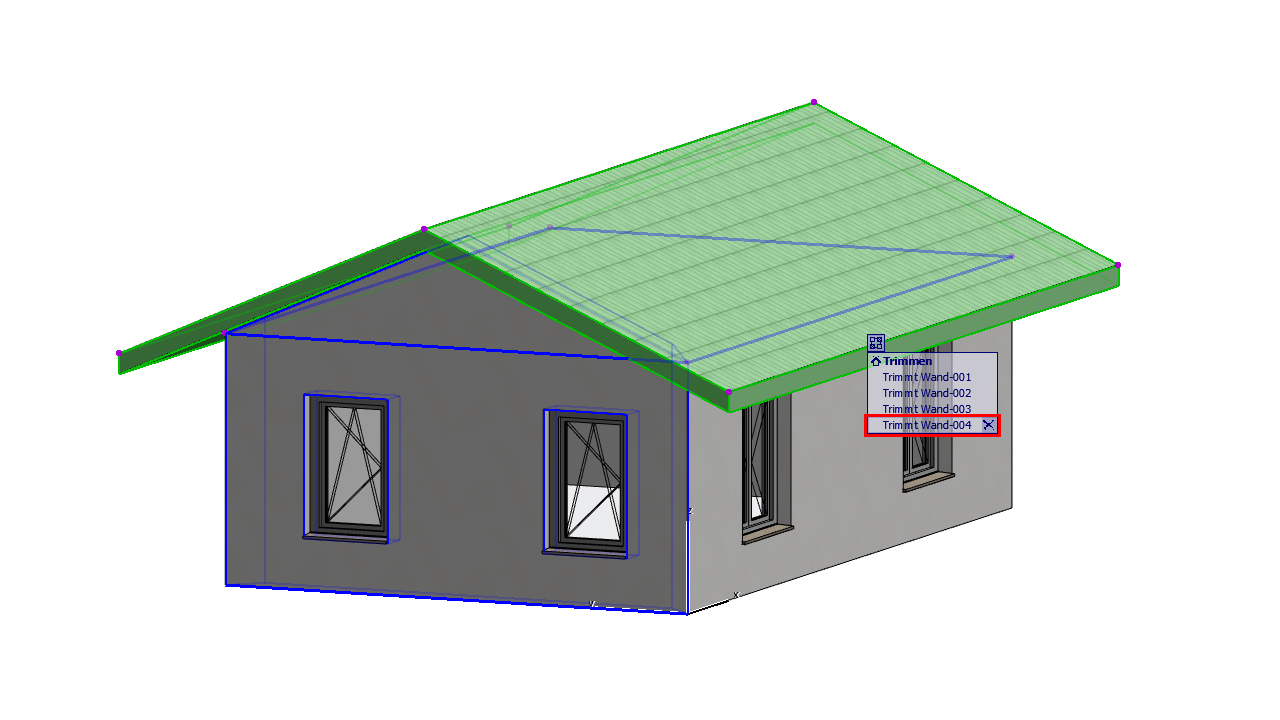

Verschieben Sie nun den Cursor auf ein aufgelistetes Element, wird dieses verbundene Element mit einer Hervorhebung im Projekt angezeigt und kann mit dem X-Symbol von der Verbindung losgelöst werden.

Zum Löschen mehrerer Verbindungen in einem Arbeitsschritt wählen Sie ein oder mehrere Modellelemente aus. Wählen Sie den Kontextmenü-Befehl (Rechtsklick) Verbinden / Alle Verbindungen löschen. Alle Verbindungen der ausgewählten Elemente werden gelöscht.
