BIM-Überprüfung CHE – Einlagen und Aussparungen

Weitere Informationen

Zurück zur Übersicht

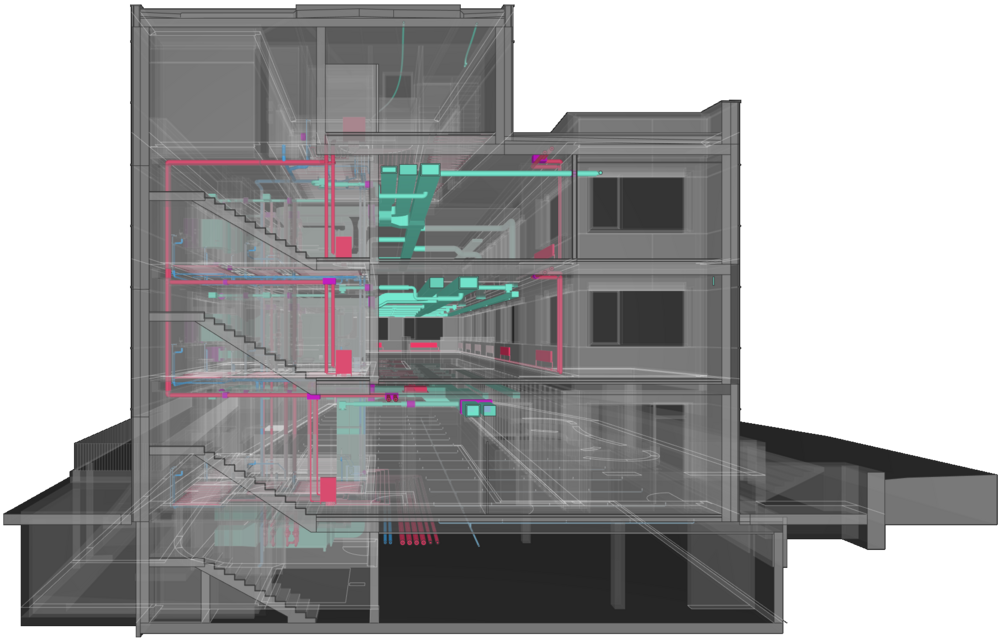

Gesamtkoordination

Diese Rolle koordiniert Einlagen und Aussparungen zwischen Architektur und Gebäudetechnik. Einerseits wird geprüft, ob dort, wo sich Leitungen mit der Architektur überschneiden, passende Aussparungen vorgesehen sind. Andererseits werden die Mindestabstände von eingelegten Leitungen überprüft. Die Prüfregeln und Klassifikationen dieser Rolle sind ebenfalls in der Rolle BIM-Überprüfung CHE – Koordination enthalten.

Prüfthema

  • Prüfung formaler Kriterien
  • Mindestabstände von Einlagen

  • Positionierung von Aussparungsvorschlägen

  • Koordination von Aussparungsvorschlägen mit Gebäudetechnik

  • Abgleich von Aussparungsvorschlägen mit Durchbrüchen

Verwendbare Modelle

  • Modelle der Disziplin Architektur

  • Modelle der Disziplin Gebäudetechnik, Heizung, Lüftung, usw.

  • Modelle mit Aussparungsvorschlägen

Webinar Aufzeichung: Neue Funktionen für die Modellkoordination

In dieser Aufzeichnung erhalten Sie einen Einblick in die Modellkoordination und sehen, wie die Regeln und Klassifikationen dieser Rolle an einem Beispiel angewendet werden.

1. Modellanforderungen

Es können alle Modelle zur Prüfung verwendet werden, die mit Standard IFC Entity modelliert und informiert sind. Dieser Standard kann auf der Website von buildingSMART eingesehen werden.



Neben einem Architekturmodell und einem oder mehreren Gebäudetechnikmodellen ist insbesondere ein Modell mit Aussparungsvorschlägen (Predefined Type: PROVISIONFORVOID) für eine erfolgreiche Prüfung relevant.



IFC Format:

  • IFC4 (empfohlen)

  • IFC2x3 (grundsätzlich kompatibel)

2. Installation des Solibri SwissPackage

Installieren Sie das SwissPackage für Solibri mit der nachfolgenden Anleitung. Anschliessend können Sie alle Inhalte daraus nutzen, wie in der zweiten Kurzhilfe Schritt für Schritt beschrieben.

Kurzhilfe
Installieren einer Erweiterung für Solibri
Mac
Win
|
Solibri
Anzeigen
Datum: 24.09.2018
ID-Nr: 2328
Kurzhilfe
Inhalte einer Erweiterung nutzen
Mac
Win
|
Solibri
Anzeigen
Datum: 26.03.2019
ID-Nr: 2701

3. Bearbeitung in Solibri

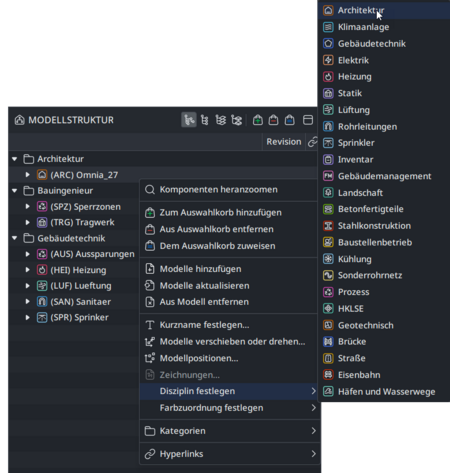

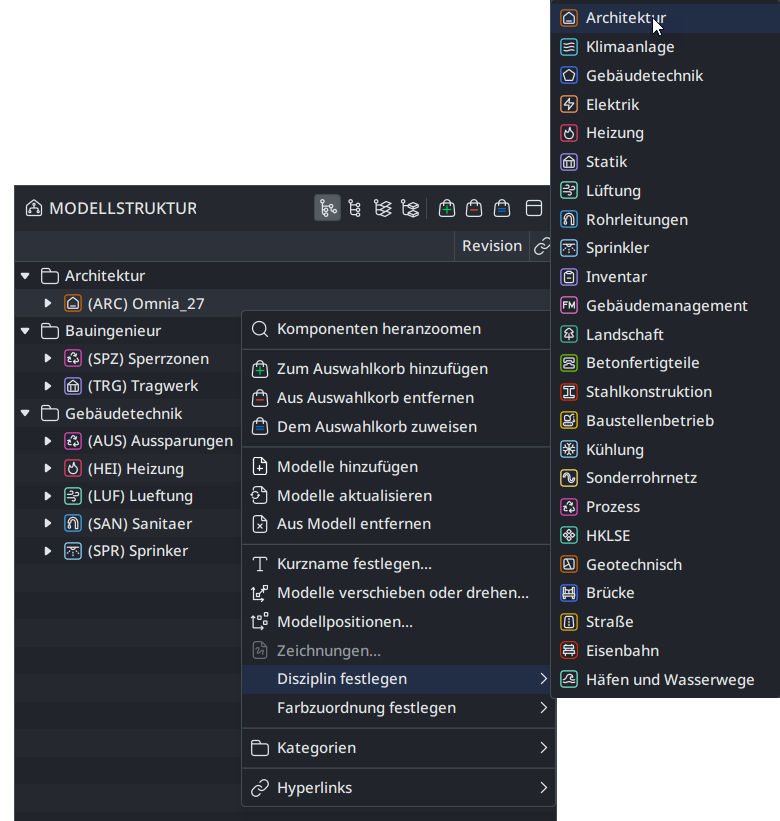

Sicherstellung der Disziplin in Solibri

  • (ARC) Architektur
         Disziplinzuweisung:        Architektur, Inventar



  • (BIN) Bauingenieur
         Disziplinzuweisung:        Statik, Stahlkonstruktion, Betonfertigteile



  • (ELE) Elektrik
         Disziplinzuweisung:        Elektrik



  • (HEI) Heizung
         Disziplinzuweisung:        Heizung



  • (KAL) Kälte
         Disziplinzuweisung:        Kühlung, Klimaanlage

  • (LUF) Lüftung
         Disziplinzuweisung:        Lüftung

  • (SAN) Sanitär
         Disziplinzuweisung:        Rohrleitungen

  • (SOR) Sonderrohrnetz
         Disziplinzuweisung:        Sonderrohrnetz


  • (SPI) Sprinkler
         Disziplinzuweisung:        Sprinkler



  • (GEB) Gebäudetechnik
         Disziplinzuweisung:        Gebäudetechnik, HKLSE



  • Aussparungsmodell und Sperrzonenmodell:
         Disziplinzuweisung:        Prozess



Hinweis: Im Folgenden finden Sie Beispiele dafür, wie Sie Regelparameter ändern können. Selbstverständlich haben Sie auch die Möglichkeit, die Parameter der weiteren Prüfregeln anzupassen.

Anpassung der Regelparameter: CHE_Einlagen und Aussparungen

In einer frühen Phase des Bauprojekts wird üblicherweise mit Aussparungsvorschlägen gearbeitet. Standardmässig sind die Prüfregeln so eingestellt, dass Komponenten, die als Aussparungsvorschläge klassifiziert sind, überprüft werden.







In einer späteren Projektphase werden diese Aussparungsvorschläge durch tatsächliche Öffnungen ersetzt, wodurch eine Anpassung der Regelparameter für die folgende Regel erforderlich wird:







Koordination zwischen Aussparungen und Leitungsführung

- Wände

- Decken

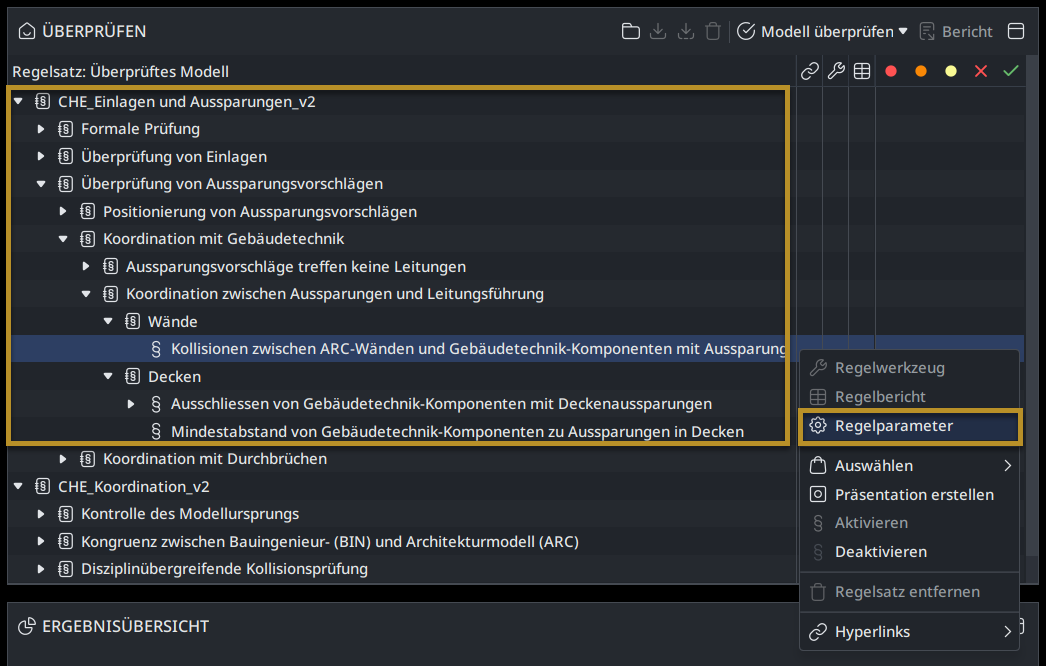

Klicken Sie mit der rechten Maustaste auf die entsprechende Regel und wählen Sie im Kontextmenü Regelparameter aus.

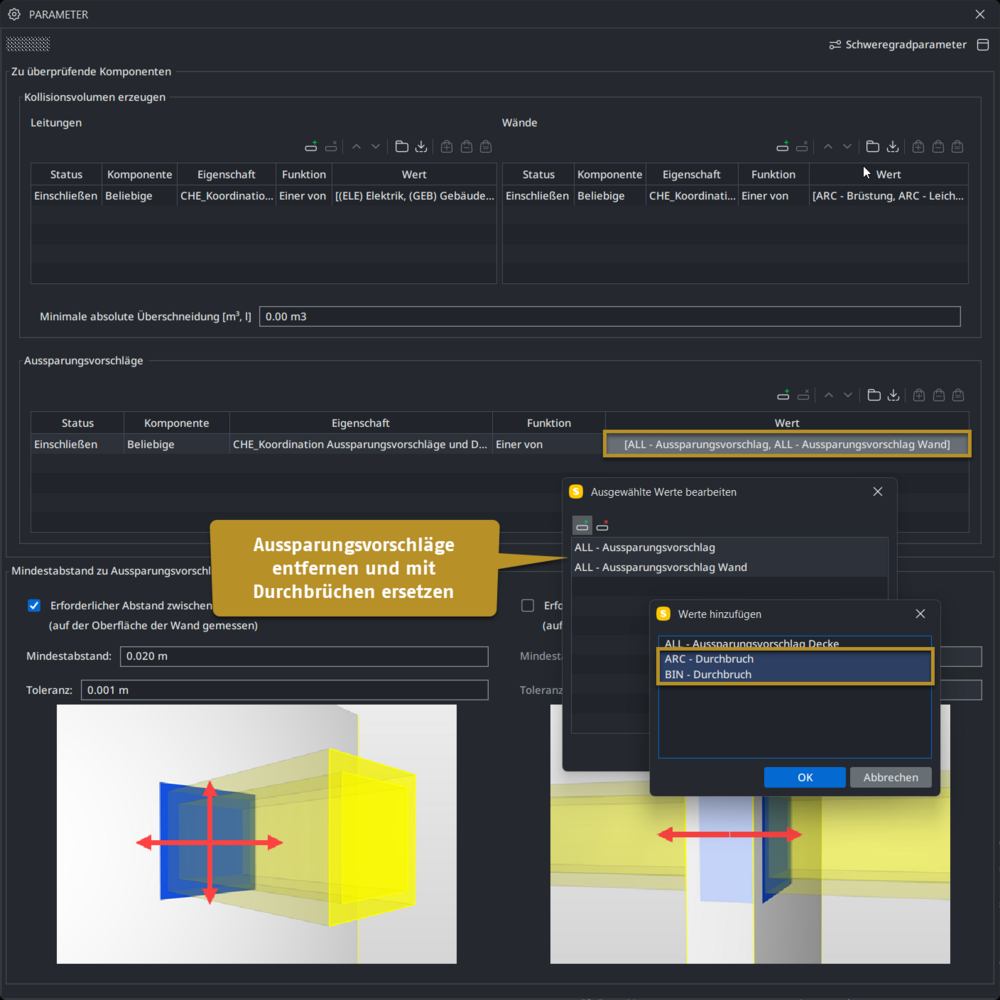

Ändern Sie nun unter Aussparungsvorschläge die Komponenten, indem Sie in der Spalte Wert einen Doppelklick ausführen.







Im sich öffnenden Fenster entfernen Sie die Einträge für die Aussparungsvorschläge und fügen als neue Werte ARC-Durchbruch und nach Bedarf noch BIN-Durchbruch ein.

Anpassung der Regelparameter: CHE_Modellüberarbeitungen

Mit bereits vordefinierten Regeln können Sie Überarbeitungen innerhalb von Modellen erkennen. Wir empfehlen Ihnen, die Modellüberarbeitungen in einem separaten Solibri-Projekt durchzuführen. Anschliessend kann das gewünschte Modell im Koordinationsmodell aktualisiert werden.





Folgende vordefinierte Regeln stehen Ihnen bereits zur Verfügung:



- Modellüberarbeitung - Architektur

- Modellüberarbeitung - Gebäudetechnik

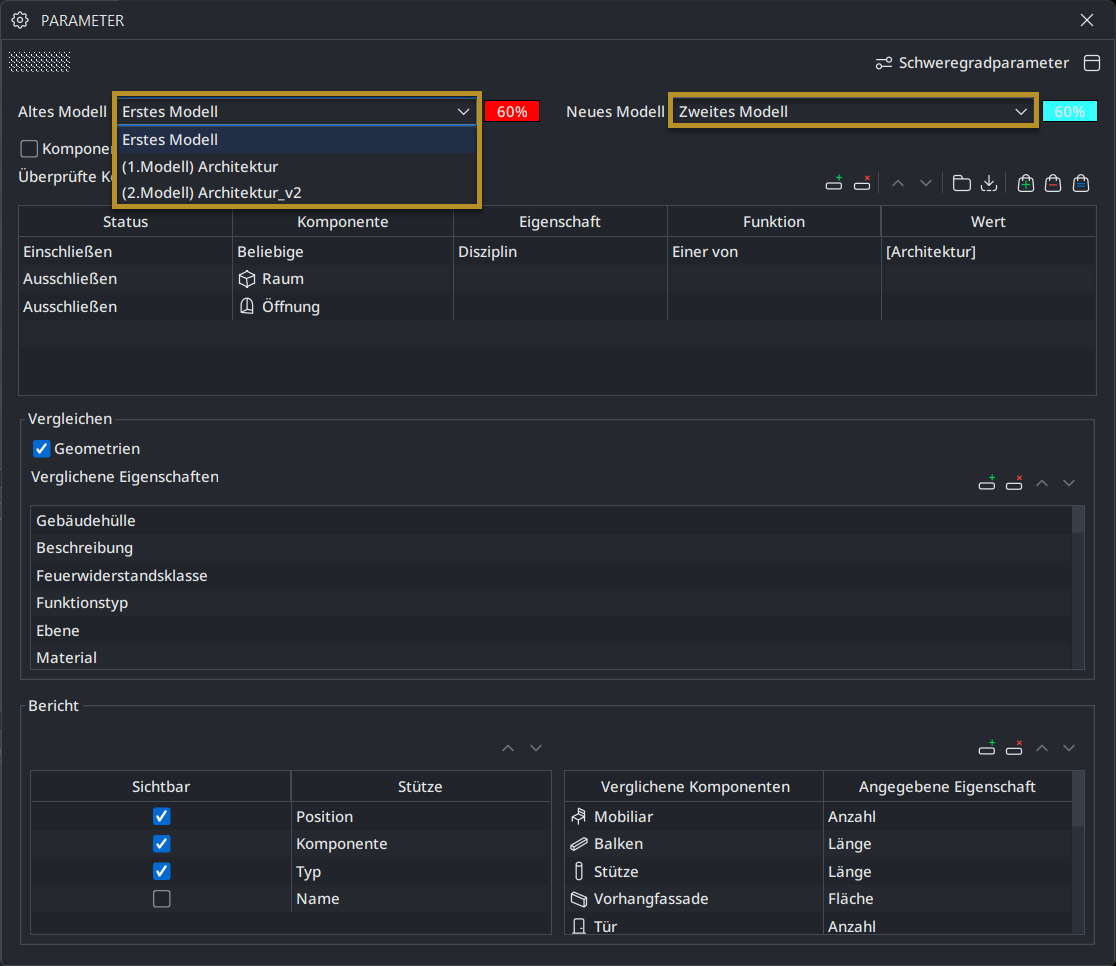

Bevor Sie diese Regeln anwenden, müssen Sie die Regelparameter anpassen, um sowohl das neue als auch das alte Modell zu hinterlegen. Nur so kann die Prüfung gestartet werden, und Sie erhalten verlässliche Ergebnisse zu den Änderungen im Modell.

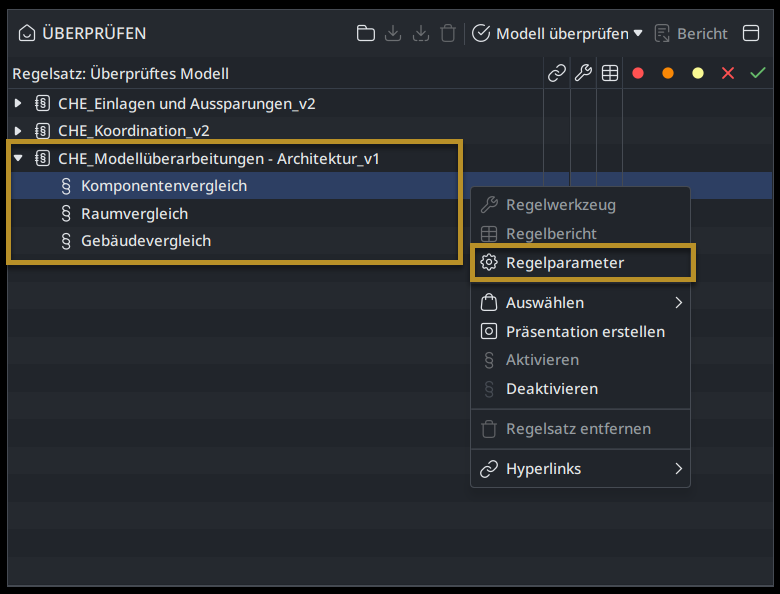

Klicken Sie dazu mit der rechten Maustaste auf die gewünschte Regel und wählen Sie im Kontextmenü Regelparameter.
