Gesamtkoordination

Mithilfe dieser Erweiterung können Sie Ihre unterschiedlichen Modelle der Gebäudetechnik regelbasiert prüfen und so die Einhaltung der Qualitätsanforderungen sicherstellen. Es erwarten Sie Regeln, wie zum Beispiel die minimalen Abstandsanforderungen.

Mit einem weiteren Regelsatz können Sie sicherstellen, dass alle Schalter und Feldgeräte an der richtigen Stelle positioniert wurden. Im Bereich der Aussparungsplanung können Sie die erforderlichen Abstände zwischen den Gebäudetechnik-Komponenten und der Aussparung prüfen.

Die vorbereiteten Auswertungsdefinitionen helfen Ihnen dabei, Ihre mit Trimble Nova erstellten Modelle der Gebäudetechnik automatisiert auswerten zu können. Zusätzlich sind Regelsätze in der Rolle enthalten, mit welchen Sie die Änderungen zwischen zwei Modellständen kontrollieren und nachvollziehen können.



Online Arena 2021/22 | Fachkoordination

Das BIM-Team der Hälg Group zeigt Ihnen, wie Sie Ihre Gewerke auf Qualität prüfen. Der gemeinsam entwickelte Regelsatz für Solibri wird Ihnen anhand eines Beispiels durch die Fachspezialisten von Vadea eindrücklich präsentiert.

Prüfthema

  • Einhaltung von minimalen Abständen
  • Optimale Positionierung der Komponenten
  • Aussparungsplanung zwischen den Gewerken
  • Kontrolle von Liftschächten
  • Kontrolle von Treppenhäuser
  • Sicherstellung der Raumanforderungen



Benötigte Modelle

  • Architekturmodell
  • Modell aus der Gebäudetechnik (HLKSE)
  • Aussparungsmodell
    (Aussparungsplanung zwischen den Gewerken)





1. Modellanforderungen

Es können alle Modelle zur Prüfung verwendet werden, die mit Standard IFC Entity modelliert und informiert sind. Dieser Standard kann auf der Website von buildingSMART eingesehen werden.



IFC Format:

  • IFC2x3

  • IFC4






Gebäudetechnik-Modell:





Architektur-Modell:





Aussparungs-Modell:

2. Installation des Solibri SwissPackage

Installieren Sie das SwissPackage für Solibri mit der nachfolgenden Anleitung. Anschliessend können Sie alle Inhalte daraus nutzen, wie in der zweiten Kurzhilfe Schritt für Schritt beschrieben.

Kurzhilfe
Installieren einer Erweiterung für Solibri
Mac
Win
|
Solibri
Anzeigen
Datum: 24.09.2018
ID-Nr: 2328
Kurzhilfe
Inhalte einer Erweiterung nutzen
Mac
Win
|
Solibri
Anzeigen
Datum: 26.03.2019
ID-Nr: 2701

3. Bearbeitung in Solibri

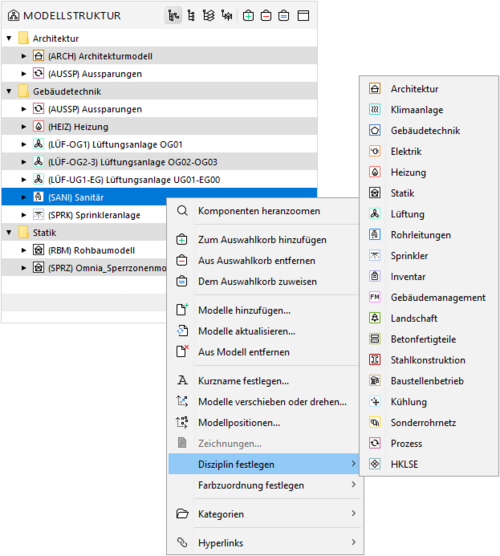

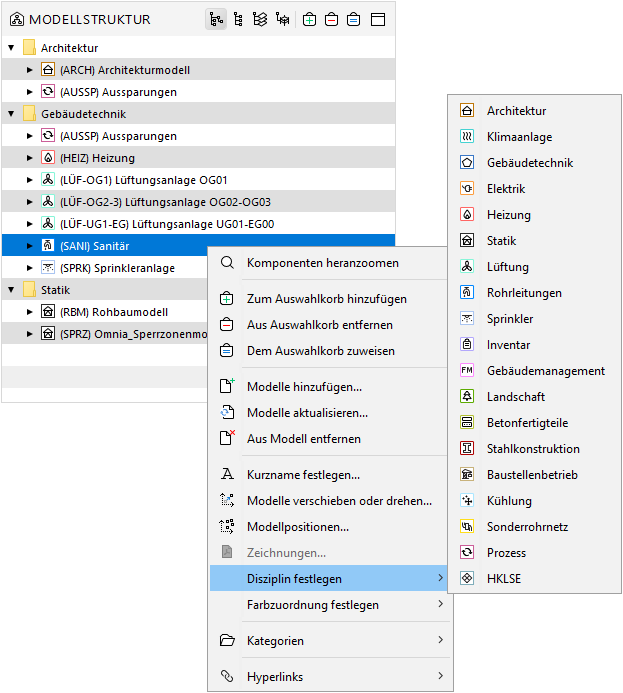

Sicherstellung der Disziplin in Solibri

  • Architekturmodell:
         Disziplinzuweisung:        Architektur

  • Aussparungsmodell:
         Disziplinzuweisung:        Prozess

  • Heizungsmodell:
         Disziplinzuweisung:        Heizung

  • Lüftungsmodell:
         Disziplinzuweisung:        Lüftung

  • Kältemodell:
         Disziplinzuweisung:        Kühlung

  • Sanitärmodell:
         Disziplinzuweisung:        Rohrleitungen

  • Elektromodell:
         Disziplinzuweisung:        Elektrik

  • Sprinklermodell:
         Disziplinzuweisung:        Sprinkler

Prüfen formaler Kriterien

Die Regeln dieser Rolle basieren auf mehreren Klassifikationen. Prüfen Sie die Zuordnung der Komponenten zu den Klassifikationen visuell und nutzen Sie die Regeln unter Formale Prüfung.



Benutzereingabe Anforderung

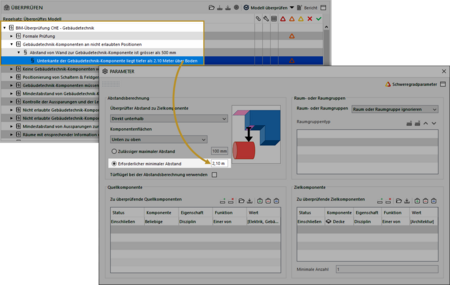

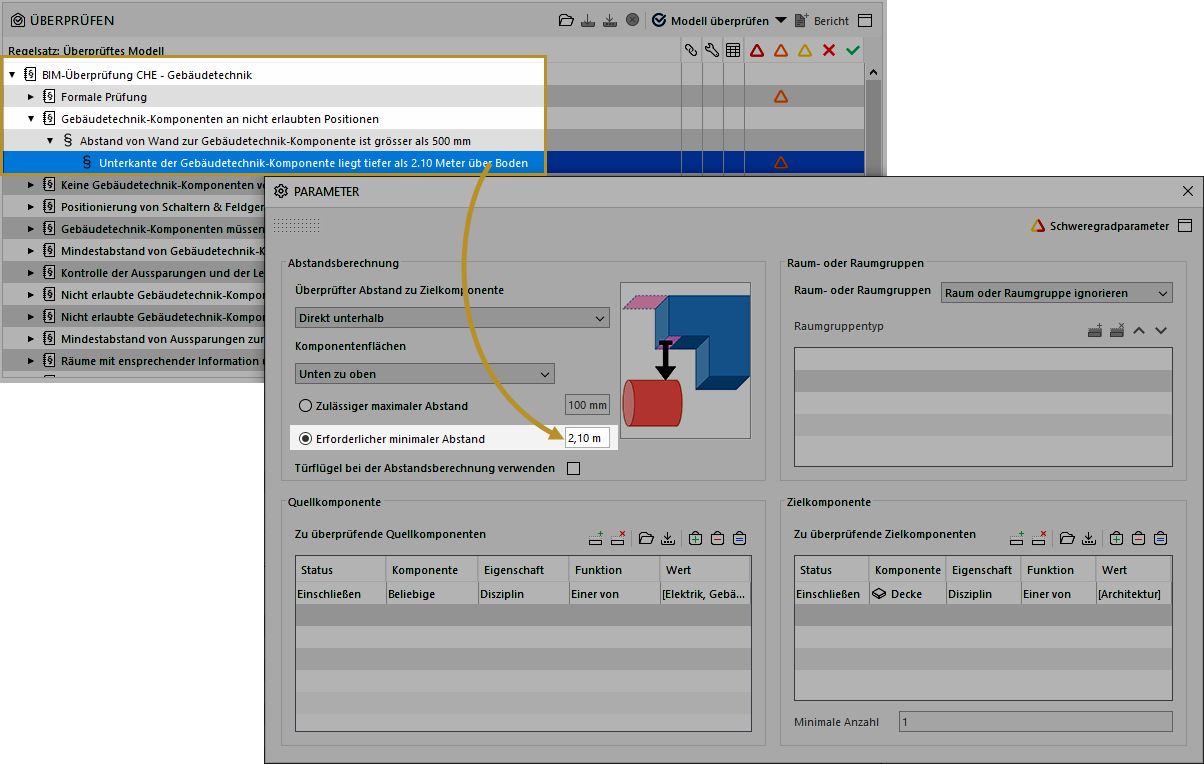

  • Die Regeln haben voreingestellte Parameter, wie beispielsweise die minimal, einzuhaltende Höhe. Prüfen Sie diese Eingabe vorgängig und nehmen Sie allfällige Anpassungen selbständig vor.
