Sicherstellung der Disziplin in Solibri

  • (ARC) Architektur
         Disziplinzuweisung:        Architektur, Inventar



  • (BIN) Bauingenieur
         Disziplinzuweisung:        Statik, Stahlkonstruktion, Betonfertigteile



  • (ELE) Elektrik
         Disziplinzuweisung:        Elektrik



  • (HEI) Heizung
         Disziplinzuweisung:        Heizung



  • (KAL) Kälte
         Disziplinzuweisung:        Kühlung, Klimaanlage

  • (LUF) Lüftung
         Disziplinzuweisung:        Lüftung

  • (SAN) Sanitär
         Disziplinzuweisung:        Rohrleitungen

  • (SOR) Sonderrohrnetz
         Disziplinzuweisung:        Sonderrohrnetz


  • (SPI) Sprinkler
         Disziplinzuweisung:        Sprinkler



  • (GEB) Gebäudetechnik
         Disziplinzuweisung:        Gebäudetechnik, HKLSE



  • Aussparungsmodell und Sperrzonenmodell:
         Disziplinzuweisung:        Prozess



Hinweis: Im Folgenden finden Sie Beispiele dafür, wie Sie Regelparameter ändern können. Selbstverständlich haben Sie auch die Möglichkeit, die Parameter der weiteren Prüfregeln anzupassen.

Anpassung der Regelparameter: CHE_Einlagen und Aussparungen

In einer frühen Phase des Bauprojekts wird üblicherweise mit Aussparungsvorschlägen gearbeitet. Standardmässig sind die Prüfregeln so eingestellt, dass Komponenten, die als Aussparungsvorschläge klassifiziert sind, überprüft werden.







In einer späteren Projektphase werden diese Aussparungsvorschläge durch tatsächliche Öffnungen ersetzt, wodurch eine Anpassung der Regelparameter für die folgende Regel erforderlich wird:







Koordination zwischen Aussparungen und Leitungsführung

- Wände

- Decken







Klicken Sie mit der rechten Maustaste auf die entsprechende Regel und wählen Sie im Kontextmenü Regelparameter aus.







Ändern Sie nun unter Aussparungsvorschläge die Komponenten, indem Sie in der Spalte Wert einen Doppelklick ausführen.







Im sich öffnenden Fenster entfernen Sie die Einträge für die Aussparungsvorschläge und fügen als neue Werte ARC-Durchbruch und nach Bedarf noch BIN-Durchbruch ein.

Anpassung der Regelparameter: CHE_Koordination

In den folgenden Regelsätzen finden Sie verschiedene Regeln, die die Einhaltung eines Mindestabstands überprüfen:







Abstände zwischen…

- Gebäudetechnik- und Architekturkomponenten

- Gebäudetechnik- und Bauingenieurkomponenten







Sie können diesen Abstand über die Regelparameter selbst festlegen, um optimale Ergebnisse zu erzielen.

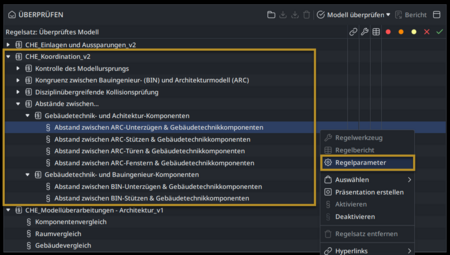

Klicken Sie dazu mit der rechten Maustaste auf die gewünschte Regel und wählen Sie im Kontextmenü Regelparameter.





Stellen Sie nun den gewünschten Abstand zwischen den Komponenten nach Ihren Bedürfnissen ein.

Anpassung der Regelparameter: CHE_Modellüberarbeitungen

Mit bereits vordefinierten Regeln können Sie Überarbeitungen innerhalb von Modellen erkennen. Wir empfehlen Ihnen, die Modellüberarbeitungen in einem separaten Solibri-Projekt durchzuführen. Anschliessend kann das gewünschte Modell im Koordinationsmodell aktualisiert werden.





Folgende vordefinierte Regeln stehen Ihnen bereits zur Verfügung:



- Modellüberarbeitung - Architektur

- Modellüberarbeitung - Ingenieur

- Modellüberarbeitung - Gebäudetechnik





Bevor Sie diese Regeln anwenden, müssen Sie die Regelparameter anpassen, um sowohl das neue als auch das alte Modell zu hinterlegen. Nur so kann die Prüfung gestartet werden, und Sie erhalten verlässliche Ergebnisse zu den Änderungen im Modell.







Klicken Sie dazu mit der rechten Maustaste auf die gewünschte Regel und wählen Sie im Kontextmenü Regelparameter.
