Mit ArchiCAD 26 können Attribute in Ordner strukturiert werden. In der Schweizer Vorlagedatei wurden bei allen Attributen die diese Funktion unterstützen Themenordner angelegt. Sie können am Ende des jeweiligen Abschnitts die gesamte Attributstruktur der Schweizer Vorlagedatei 26 herunterladen. Falls Sie die Ordnerstrukur selbst manuell erstellen möchten, erhalten Sie hier eine Übersicht über die Ordnerstrukturen.

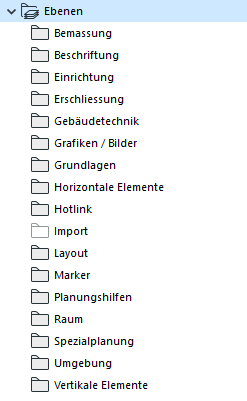

Mit ArchiCAD 26 können Ebenen in Ordner strukturiert werden. In der Schweizer Vorlagedatei wurden alle Ebenen in einem Themenordner gelegt. Sie können am Ende des Abschnitts die gesamte Ebenenstruktur der Schweizer Vorlagedatei 26 herunterladen. Die komplette Ebenenstruktur beinhaltet bereits alle unten aufgeführten Ebenenbereinigungen. Eine Auflistung der neuen Ordner in der Ebenenstruktur finden Sie im Abschnitt Attributordner.

Es wurden folgende Ebenen (im Ordner) neu erstellt:

• 004 Nachbargebäude (Grundlagen)
• 006 Grenzen (Grundlagen)
• 007 Verkehrswege (Grundlagen)
• 038 Lichtschächte (Vertikale Elemente)
• 335 Brandschott (Gebäudetechnik)
• 175 Beschriftung Verkauf (Beschriftung)

Es wurden folgende Ebenen gelöscht:

• 010 ------------------------- Vertikale Elemente
• 025 ------------------------- Horizontale Elemente
• 050 ------------------------- Erschliessung
• 060 ------------------------- Einrichtung
• 080 ------------------------- Flächen / Volumen
• 100 ------------------------- Bemassung / Beschriftung
• 200 ------------------------- Marker
• 250 ------------------------- Grafiken / Bilder
• 290 ------------------------- Raster
• 300  ------------------------- Fachplaner / Spezialplanung
• 400  ------------------------- Umgebung
• 500  ------------------------- Planungshilfen
• 800  ------------------------- Layout

Es wurden folgende Ebenenkombinationen angepasst:

• 2001 Entwurf / Studie
• 2100 Situation
• 3100 Vorprojekt
• 3160 Vorprojekt Gebäudevolumen
• 3220 Projekt Grundriss
• 3230 Projekt Schnitt
• 3240 Projekt Ansicht
• 3250 Projekt 3D-Modell
• 3261 Projekt Energiemodell
• 3262 Projekt Umgebung
• 3263 Projekt Werkleitungen
• 3264 Projekt Ausnutzung
• 3265 Projekt Baugespann
• 3266 Projekt Schutzraum
• 3267 Projekt Brandschutz
• 3267 Projekt Gebäudetechnik
• 4120 Ausschreibung Grundriss
• 5120 Ausführung Grundriss
• 5130 Ausführung Schnitt
• 5140 Ausführung Ansicht
• 5150 Ausführung 3D-Modell
• 5161 Ausführung Umgebung
• 5163 Ausführung Werkleitungen
• 5164 Ausführung Gebäudetechnik
• 5171 Ausführung Innenausbau Grundriss
• 5172 Ausführung Innenausbau Schnitt
• 5181 Ausführung Detail

Sie können die Attributdatei der Ebenen für ArchiCAD 26 hier herunterladen.

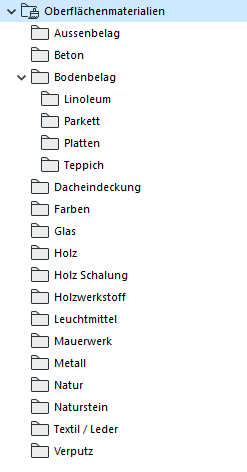

Mit ArchiCAD 26 können Oberflächen in Ordner strukturiert werden. In der Schweizer Vorlagedatei wurden alle Oberflächen in einem Themenordner gelegt. Sie können am Ende des Abschnitts die gesamte Oberflächenstruktur der Schweizer Vorlagedatei 26 herunterladen.  Eine Auflistung der neuen Ordner in der Oberflächenstruktur finden Sie im Abschnitt Attributordner.

Sie können die Attributdatei der Oberflächen für ArchiCAD 26 hier herunterladen.

Mit ArchiCAD 26 können Baustoffe in Ordner strukturiert werden. In der Schweizer Vorlagedatei wurden alle Baustoffe in einem Themenordner gelegt. Sie können am Ende des Abschnitts die gesamte Baustoffstruktur der Schweizer Vorlagedatei 26 herunterladen.  Eine Auflistung der neuen Ordner in der Baustoffstruktur finden Sie im Abschnitt Attributordner.

Sie können die Attributdatei der Baustoffe für ArchiCAD 26 hier herunterladen.

Mit ArchiCAD 26 können Mehrschichtige Bauteile in Ordner strukturiert werden. In der Schweizer Vorlagedatei wurden alle Mehrschichtigen Bauteile in einem Themenordner gelegt. Sie können am Ende des Abschnitts die gesamte Mehrschichtige Bauteilstruktur der Schweizer Vorlagedatei 26 herunterladen.  Eine Auflistung der neuen Ordner in der Mehrschichtigen Bauteilstruktur finden Sie im Abschnitt Attributordner.

Sie können die Attributdatei der Mehrschichtigen Bauteile für ArchiCAD 26 hier herunterladen.

Mit ArchiCAD 26 können Profile in Ordner strukturiert werden. In der Schweizer Vorlagedatei wurden alle Profile in einem Themenordner gelegt. Sie können am Ende des Abschnitts die gesamte Profilstruktur der Schweizer Vorlagedatei 26 herunterladen. Die komplette Profilstruktur beinhaltet bereits alle unten aufgeführten Profilbereinigungen. Eine Auflistung der neuen Ordner in der Profilstruktur finden Sie im Abschnitt Attributordner.

Es wurden folgende Profile gelöscht:

• Universal H-Träger
• Universal T-Träger
• Universal L-Träger
• Universal U-Träger
• Universal Hohlstütze
• Universal Z-Träger
• Universal Hohlträger
• Universal H-Stütze
• Universal T-Stütze
• Universal Z-Stütze
• Universal L-Stütze
• Universal U-Stütze
• ZNP100

Es wurden folgende Profile umbenannt:

• L90X75X9 umbenannt zu Stütze - L90X75X9
• ROR95X12.5 umbenannt zu Stütze - ROR95X12.5
• RRW90X6.0 umbenannt zu Stütze - RRW90X6.0
• TPH90 umbenannt zu Stütze - TPH90
• TPH90 mit Oben-Mittel Ursprung umbenannt zu Träger - TPH90
• UPE100 umbenannt zu Stütze - UPE100
• WHEA140 umbenannt zu Stütze - WHEA140
• WHEB140 umbenannt zu Stütze - WHEB140

Es wurden folgende Profile neu erstellt:

• Träger - L90X75X9
• Träger - ROR95X12.5
• Träger - RRW90X6.0
• Träger - UPE100
• Träger - WHEA140
• Träger - WHEB140

Sie können die Attributdatei der Profile für ArchiCAD 26 hier herunterladen.

In der Vorlage wurden eine Sub-Klassifizierung ergänzt.

Angepasste Sub-Klassifizierung in ARCHICAD Klassifizierung v2.0:

• SCHICHTEN
  • Konstruktion
  • Unterkonstruktion
  • Bekleidung
  • Dämmung (Schicht)
  • Bodenbelag (Schicht)
  • Deckenbelag (Schicht)
  • Wandbelag (Schicht)
  • Dacheindeckung (Schicht)

Sie können die neuen Sub-Klassifizierung für ArchiCAD 26 hier herunterladen.

In der Vorlage wurden einige Eigenschaften & Eigenschaftswerte ergänzt, umbenannt und gelöscht.

Neue Eigenschaften:

• Notbeleuchtung (Anforderungen)
• Ladestation (Parkierung)
• Notöffnungstaster (Anforderungen)
• Betonoberflächen-Klasse (Materialisierung / Oberflächenbehandlung)
• Maximale Temperatur (Rauminformation)
• Minimale Temperatur (Rauminformation)
• Natürlich belüftet (Rauminformation)
• Fenster Fugenausfüllung links (Zubehör)
• Fenster Fugenausfüllung rechts (Zubehör)
• Fenster Fugenausfüllung oben (Zubehör)
• Fenster Fugenausfüllung unten (Zubehör)
• Fenstergriff (Zubehör)
• Zuziehgriff (Zubehör)
• Glas Personenschutz (SIGAB 002) (Anforderungen)
• Glas Absturzsicherung (SIA 358) (Anforderungen)
• Detailbezeichnung oben (Produktinformationen)
• Detailbezeichnung unten (Produktinformationen)
• Detailbezeichnung rechts (Produktinformationen)
• Detailbezeichnung links (Produktinformationen)
• Luftdurchlässigkeit (Anforderungen)
• Schlagregendichtigkeit (Anforderungen)
• Fensterbeschläge (Zubehör)

Gelöschte Eigenschaften:

• Balkon (Ergänzende Element-Eigenschaften)

Umbenannte & angepasste Eigenschaften:


• Eigenschaft beheizt umbenannt in Beheizt
• Eigenschaft Oberflächenausführung Beschreibung geändert
• Eigenschaft Brandabschnitt-Bauteil Beschreibung geändert
• Eigenschaft Aufzugstyp Beschreibung geändert
• Eigenschaft Türtyp Beschreibung geändert
• Eigenschaft Schalungstyp Beschreibung und Optionen-Set Auswahl geändert
• Eigenschaft Neigung in Prozent neue Berechnung und zusätzliche Klassifizierung zugewiesen
• Eigenschaft Erforderliche Temperatur Datentyp auf Zahl geändert
• Eigenschaft Erdverbunden zusätzliche Klassifizierung zugewiesen
• Eigenschaft Aussenliegendes Bauteil zusätzliche Klassifizierung zugewiesen
• Eigenschaft Konstruktionsergänzung zusätzliche Optionen im Optionen-Set und Klassifizierung zugewiesen
• Eigenschaft Raumnutzung (nach SIA 2024/2015) zusätzliche Klassifizierung zugewiesen
• Eigenschaft Wohnungstypen zusätzliche Klassifizierung zugewiesen
• Eigenschaft Wohnungsnummer zusätzliche Klassifizierung zugewiesen
• Eigenschaft beheizt zusätzliche Klassifizierung zugewiesen
• Eigenschaft Abgehängte Decke zusätzliche Klassifizierung zugewiesen
• Eigenschaft UK Abgehängte Decke zusätzliche Klassifizierung zugewiesen
• Eigenschaft Fenster/Raum % zusätzliche Klassifizierung zugewiesen
• Eigenschaft Rauchschutz-Druckanlage (RDA) zusätzliche Klassifizierung zugewiesen
• Eigenschaft Wiederstandsklasse zusätzliche Optionen im Optionen-Set zugewiesen
• Eigenschaft Türgriff Bandseite Beschreibung geändert
• Eigenschaft Beschläge Beschreibung geändert, Fenster Klassifizierung gelöscht
• Eigenschaft U-Wert Beschreibung geändert
• Eigenschaft Bauschalldämmmass Beschreibung geändert

Zudem erhielten alle Eigenschaften welche noch keinen Vermerk in der Beschreibung hatten einen Beschrieb.

Sie können die Eigenschaften für ArchiCAD 26 hier herunterladen.

In der Vorlage wurden einige Auswertungen ergänzt und gelöscht.

Angepasste Auswertungen:

• 005 Gebäudevolumen GV mit Morph
• 126 Bodenaufbau
• 128 Balkon
• 150 Treppe Aussen
• 160 Treppe Innen
• 230 Geländer Aussen
• 240 Geländer Innen
• 300 Aussentür, Tor
• 350 Innentür, Innentor
• 350 Innentür, Innentor detailliert
• 400 Fenster
• 400 Fenster detailliert
• 425 Sonnenschutz
• 475 Innenfenster
• 500 Fassadensystem

Neue Auswertungen:

• 850 Brandschotts

Sie können die neuen Auswertungen für ArchiCAD 26 hier herunterladen.

Es wurden folgende Favoriten gelöscht:

• Brandschutzwert Tür (im Ordner Etikett)

Es wurden folgende Favoriten überarbeitet:

• Gebäudevolumen (im Ordner Raum)

Es wurden folgende Favoriten neu erstellt:

• Brandschutzwert Tür (im Ordner Etikett)

Sie können die Favoriten von ArchiCAD 26 hier herunterladen.

Mit ArchiCAD 26 können neu Lasten definiert werden. In der Schweizer Vorlagedatei wurden die Lasten gemäss Norm SIA  261 2020 integriert. Sie können am Ende des Abschnitts die Lastdefinitionen der Schweizer Vorlagedatei 26 herunterladen.

Sie können die neuen Lastkategorien für ArchiCAD 26 hier herunterladen.

Es wurden folgende Arbeitsblätter überarbeitet:

• PL Brandschutz

Die IFC- Übersetzer wurden auf die aktuellen Versionen der jeweiligen Software angepasst und es wurden neue Übersetzer erstellt. Um diese in Ihre Vorlage übernehmen zu können, müssen Sie sie aus der Schweizer Vorlage 26 importieren. Gehen Sie dazu folgendermassen vor:

• In Ihrer ArchiCAD-Vorlagedatei gehen Sie ins Menü Ablage / Externe Daten / IFC / IFC-Übersetzer...
• Klicken Sie auf den Importieren-Button
• Navigieren Sie zum Installationspfad der Schweizer Vorlage: Sie finden diese unter Programme \ Graphisoft \ Archicad 26 \ Grundeinstellungen \ Archicad.

In der Vorlage wurden einige SAF-Übersetzer ergänzt und gelöscht.

Gelöschte Übersetzer:

• Importieren
• Exportieren

Neue Übersetzer:

• AxisVM
• Dlubal RFEM
• FRILO
• InfoCAD
• mb StrukturEditor
• SCIA Engineer
• SOFiSTiK

Sie können die neuen SAF-Übersetzer für ArchiCAD 26 hier herunterladen.
