Beschriftungsboxen verwenden (swissTools)

Kennen Sie die Darstellungsprobleme in den Beschriftungs-Textfeldern für Materialaufbauten? Die Tabulatoren sind mühsam anzupassen und der Textblock verliert schnell seine Klarheit. Das Beschriftungstool der swissTools schafft hier Abhilfe. Mit dem Tool sind schnell und einfach klar strukturierte Beschriftungsblöcke erstell- und mehrfach einsetzbar. Wie Sie die Beschriftungen in den swissTools erstellen und mehrfach einsetzen können, erfahren Sie in dieser Kurzhilfe.

Palette

Die Palette besteht aus 7 Buttons:

Beschriftungsblöcke Einstellungen
Aktueller Beschriftungsblock
Beschriftungsbox platzieren
Beschriftungsbox Einstellungen
Beschriftungsboxen Aktualisieren
Alle Beschriftungsboxen freigeben
Kurzhilfe

Video

Sie können diese Kurzhilfe auch als Video ansehen.

Kurzhilfe

Beschriftungsblöcke definieren

Wählen Sie die Palette im Menü swissTools / Dokumentation / Beschriftungs-Palette und öffnen Sie mit Klick auf das entsprechende Symbol die Beschriftungsblöcke Einstellungen.

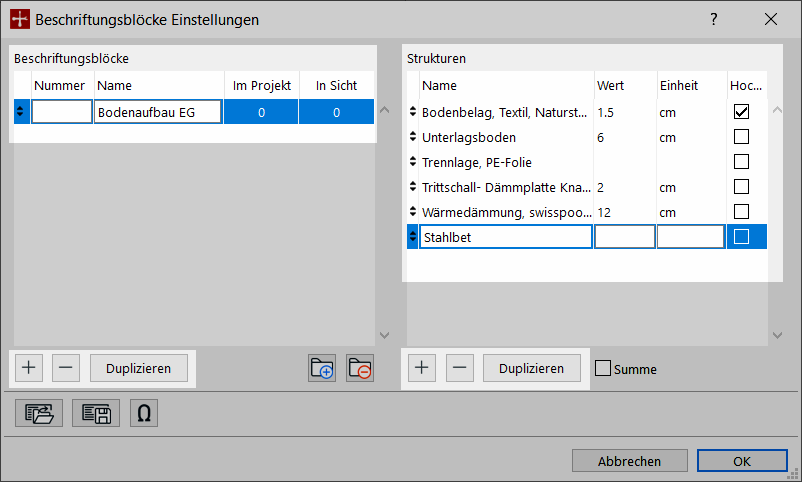

Im sich öffnenden Dialogfenster können Sie Ihre Beschriftungsblöcke definieren. In der linken Fensterhälfte erfassen die einzelnen Beschriftungsblöcke, wobei Sie den Namen und ggf. eine ID definieren. Dazu nutzen Sie das + auf der linken Seite oder die Funktion Duplizieren.
Anschliessend definieren Sie auf der rechten Seite Schichtname, -Stärke, die Masseinheit und ob die Dezimalwerte auf halbe Einheiten gerundet und als hochgestellte 5 dargestellt werden sollen. Dazu nutzen Sie auch hier das +, diesmal auf der rechten Seite oder die Funktion Duplizieren.

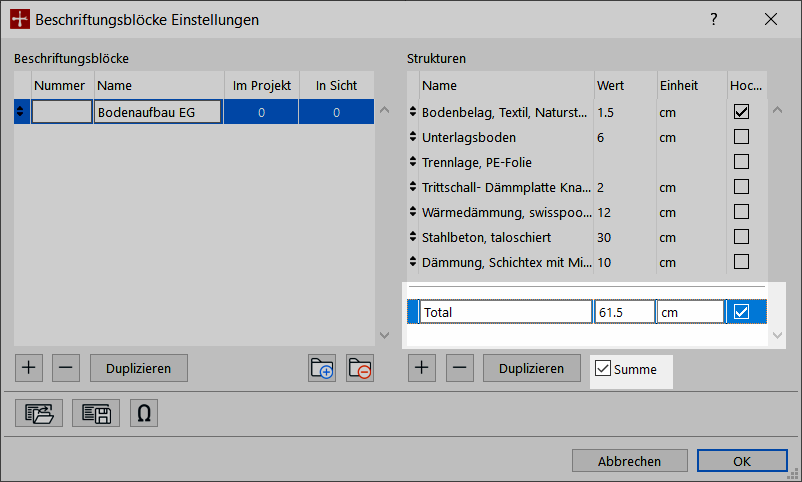

Wenn Sie den Haken bei Summe setzen, können Sie eine weitere Zeile, unter einem Strich, abfüllen, für die Gesamtstärke des Aufbaus definieren.

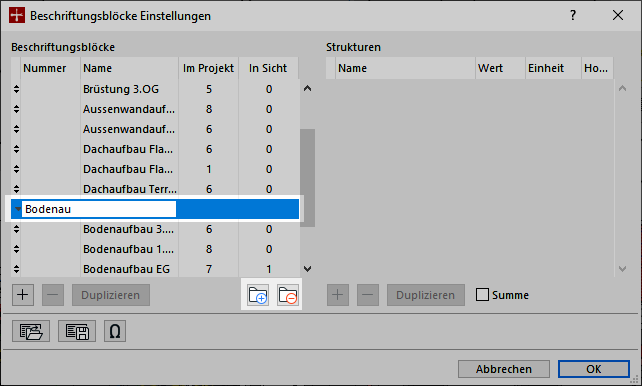

Ordnerstruktur definieren

Um eine bessere Übersicht über Ihre Beschriftungsblöcke zu erhalten, haben Sie die Möglichkeit eine Ordnerstruktur zu definieren. Klicken Sie dazu auf das Ordnersymbol mit dem +. Anschliessend können Sie Ihre Beschriftungsblöcke in die Ordner verschieben.

Die Ordner können Sie zuklappen, um schneller durch die Beschriftungsblöcke navigieren zu können.

Tipp:

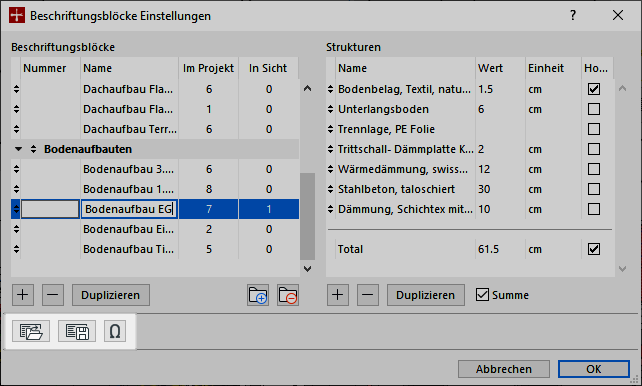

Exportieren und Importieren von Beschriftungsboxen

Sie können Ihre Beschriftungsblöcke als .txt Datei exportieren und in einem anderen Projekt wieder importieren. Benutzen Sie hierfür die beiden Symbole Textdatei laden (links) und Textdatei sichern (rechts).

Beschriftungsbox Einstellungen

Mit Klick auf den Button Beschriftungsbox Einstellungen gelangen Sie in das Einstellungsfenster, wo Sie die Schriftart, Grösse und Schriftstil, sowie die Konturlinien, fixe Breiten, Hintergrund etc. individuell anpassen können.

Beschriftungsbox platzieren

Mit Klick auf den Button Beschriftungsbox platzieren können Sie die links im Dropdown-Menü ausgewählte Box in jeder Projektsicht (Grundriss, Schnitt, Detail etc..) platzieren.

Beschriftungsbox im Teamwork

Um Beschriftungsboxen im Teamwork zu bearbeiten, muss mindestens eine platzierte Beschriftungsbox, welche verändert werden soll, reserviert sein.
Nach der Änderung klicken Sie auf Beschriftungsboxen Aktualisieren , um die übrigen platzierten Boxen zu updaten.
Anschliessend müssen Sie mit dem Knopf Alle Beschriftungsboxen freigeben die platzierten Boxen, sowie die Datenbank im Hintergrund wieder freigeben.

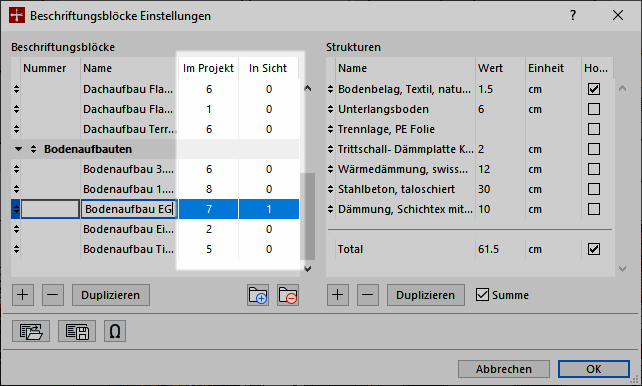

Übersicht der platzierten Boxen

Wenn Sie die Beschriftungsblöcke Einstellungen öffnen, sehen Sie hinter jedem definierten Text zwei Werte:

Im Projekt
In Sicht

Diese Werte geben Auskunft darüber wie viele Beschriftungen im gesamten Projekt und wie viele davon in der aktuell geöffneten Projektsicht platziert sind.

Somit können Sie leicht unbenutzte Beschriftungen identifizieren, oder überprüfen, ob die gewünschte Beschriftung in Ihrer Projektsicht bereits platziert wurde.
